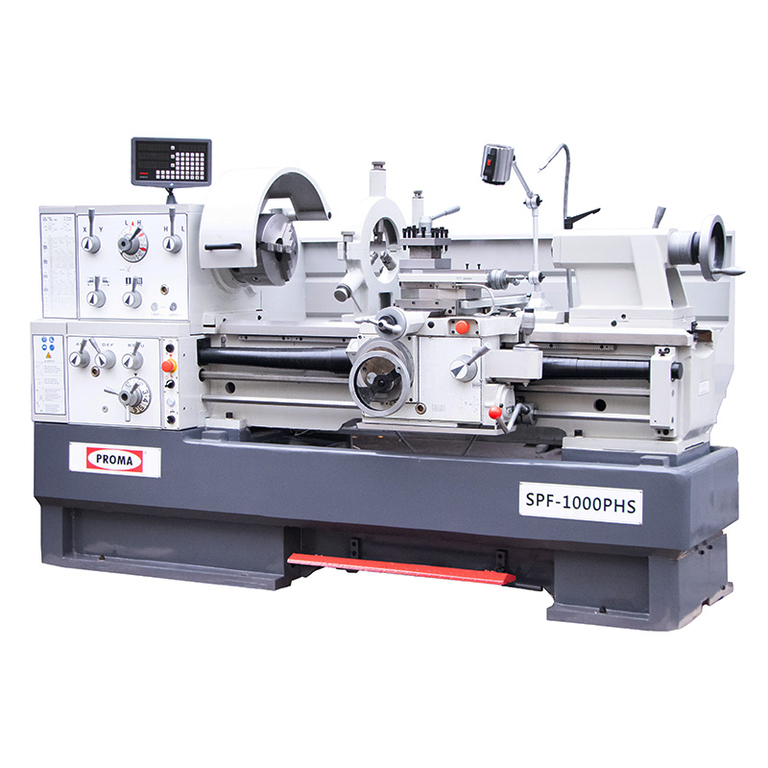

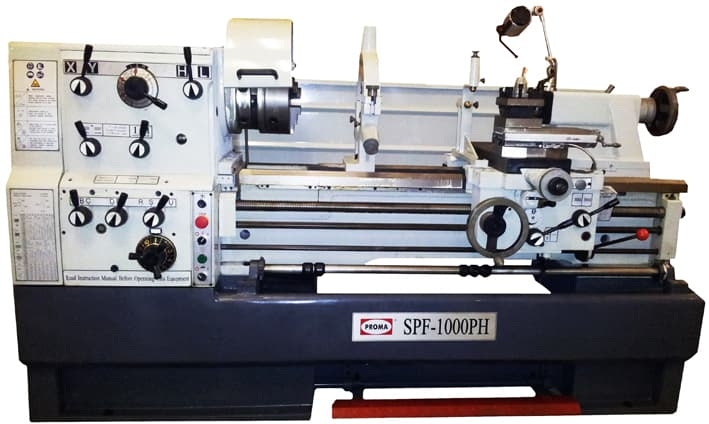

Универсальный токарный станок Proma SPF-1000PHS с УЦИ
(голосов 0)
Артикул: pro45300000
ЧПУ
Преимущества универсального токарного станка Proma SPF-1000PHS:
- Высокая точность обработки деталей
- Широкий диапазон скоростей и ходов
- Простая настройка и использование
- Надежность и долговечность
- Эффективное управление с помощью ЧПУ
Особенности универсального токарного станка Proma SPF-1000PHS:
- Мощность: 7,5 кВт
- Диаметр обработки: до 1000 мм
- Длина обработки: до 2000 мм
- Система охлаждения инструмента
- Централизованная смазка
Назначение и сферы применения токарного станка Proma SPF-1000PHS:
Универсальный токарный станок Proma SPF-1000PHS с ЧПУ предназначен для обработки различных металлических деталей с высокой точностью. Он идеально подходит для производства деталей для автомобильной промышленности, машиностроения, а также для изготовления запчастей и инструментов.
Станок универсальный токарный SPF-1000PHS - это устройство, которое широко применяется на складах, в ремонтных, слесарных, столярных мастерских, на производстве с небольшими оборотами товара. Часто используется в мебельной промышленности.
Универсальный токарный станок PROMA SPF-1000PHS предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ.
Принцип работы этого станка основан на обработке тел вращения путем снятия с них стружки при обтачивании. Поэтому на таком станке обрабатываются конические, цилиндрические, круглые и фасонные поверхности.
Виды работ, которые можно проводить на станке SPF-1000PHS
На этом универсальном токарном станке можно осуществлять расширение и сверление отверстий, обрезку торцов, накатку рифлений, нарезку резьбы, обтачивание конических, цилиндрических и фасонных поверхностей, а также притирку.
Преимущества
- Ширина выемки - 170 мм;
- Высота центра - 255 мм;
- Ширина станины - 350 мм;
- Максимальный размер режущего инструмента - 25х25 мм;
- Максимальное перемещение поперечных салазок - 316 мм;
- Максимальное перемещение верхних салазок - 130 мм;
- Диаметр осевого отверстия шпинделя - 80 мм;
- Тип шпиндельной головки - D1-8;
- 12 скоростей шпинделя;
- Диаметр пиноли задней бабки - 75 мм;

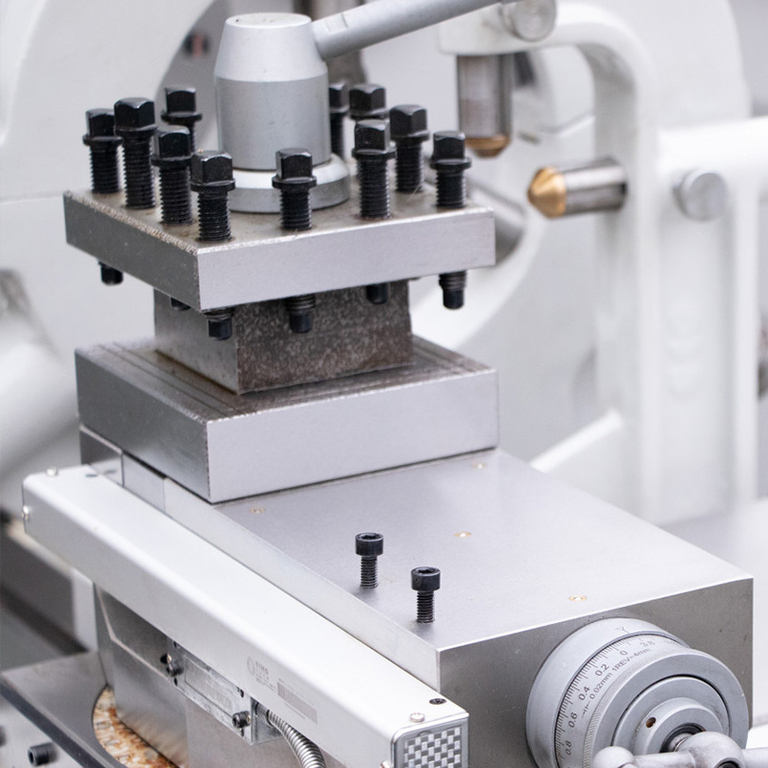

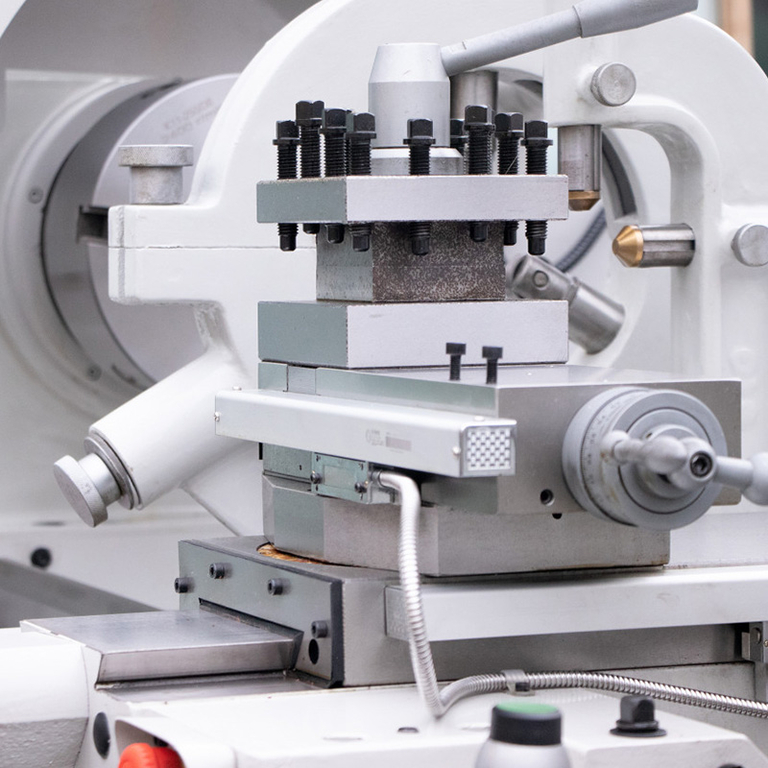

- Двигатель привода шпинделя - 7.5 кВт;
- Двигатель охлаждающего насоса - 0.1 кВт;
- Максимальный диаметр обточки - 510 мм;

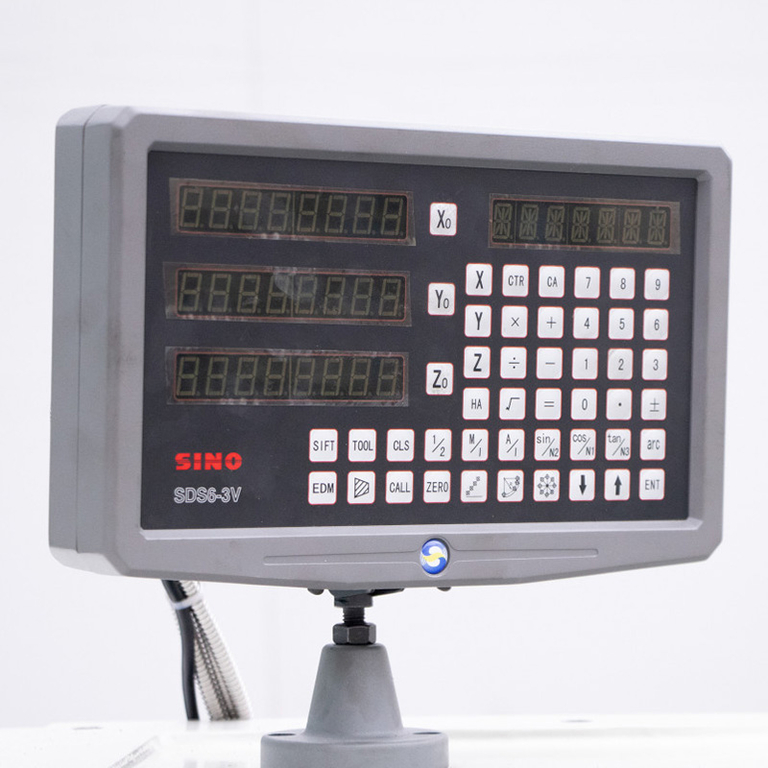

- 3 оси цифровой индикации.
Технические характеристики токарного станка PROMA SPF-1000PHS |
|
|---|---|
| Характеристика | Значение |
| Максимальный диаметр устанавливаемого изделия по станине, мм | 510 |
| Максимальный диаметр устанавливаемого изделия по поперечным салазкам, мм | 305 |
| Максимальный диаметр устанавливаемого изделия в выемке, мм | 735 |
| Ширина выемки, мм | 170 |
| Высота центра, мм | 255 |
| Расстояние между центрами, мм | 1000 |
| Ширина станины, мм | 350 |
| Максимальный размер режущего инструмента, мм | 25х25 |
| Максимальное перемещение поперечных салазок, мм | 316 |
| Максимальное перемещение верхних салазок, мм | 130 |
| Передняя бабка | |
| Диаметр осевого отверстия шпинделя, мм | диам. 80 |
| Тип шпиндельной головки | D1-8 |
| Конус Морзе на головке шпинделя, на муфте | MК7 |
| Количество скоростей шпинделя | 12 |
| Диапазон частоты вращения шпинделя, об/мин. | 25-1600 |

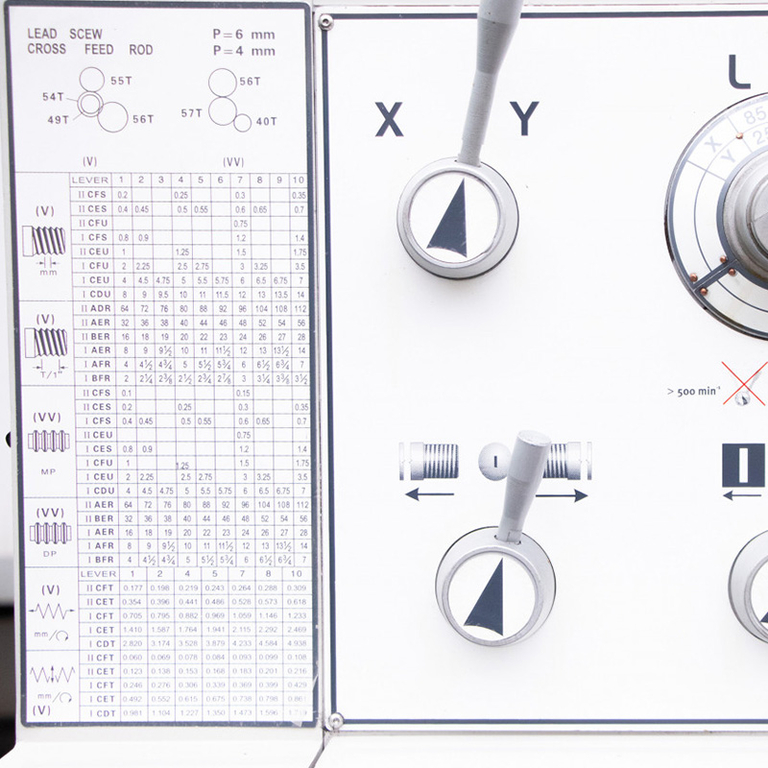

| Резьба и подачи | |
| Диаметр ходового винта и резьба | диам. 40 ммх4 нитки на дюйм или шаг 6 мм |
| Дюймовый шаг резьбы | 2-112 ниток на дюйм (60 типов) |
| Метрический шаг резьбы, мм | 0,2-14 (47 типов) |
| Диаметральный шаг | 4-112D.P. (50 типов) |
| Модульный шаг | 0,1-7M.P. (39 типов) |
| Дюймовая продольная подача шпинделя на один оборот | 0,0022 дюйма-0,0612 дюйма/об. (35 типов) |
| Метрическая продольная подача шпинделя на один оборот, мм/об. | 0,059-1,646 (35 типов) |
| Дюймовая поперечная подача шпинделя на один оборот | 0,00048 дюйма-0,01354 дюйма (35 типов) |
| Метрическая поперечная подача шпинделя на один оборот, мм | 0,020-0,573 (35 типов) |
| Задняя бабка | |
| Полный ход пиноли задней бабки, мм | 180 |
| Диаметр пиноли задней бабки, мм | диам. 75 |
| Внутренний конус пиноли задней бабки | MК5 |
| Двигатель токарного станка | |
| Двигатель привода шпинделя, кВт | 7,5 |
| Двигатель охлаждающего насоса, кВт | 0,1 |
| Масса и размеры токарного станка | |
| Пространство, необходимое для станка (ДхШхВ), мм | 2390х1150х1430 |
| Габариты, мм | 2450х1150х1740 |
| Масса нетто токарного станка, кг | 2025 |
| Масса брутто токарного станка, кг | 2360 |
Особенности PROMA SPF-1000PHS
 |

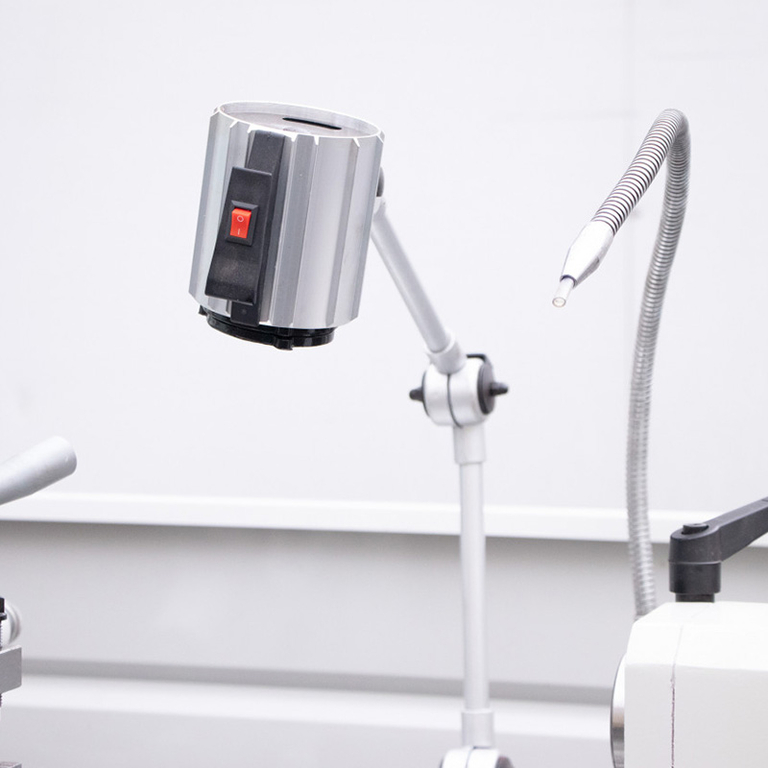

Комфортная эксплуатация На корпусе располагается лампа для освещения рабочей зоны агрегата, что делает работу оператора комфортной. |
 |

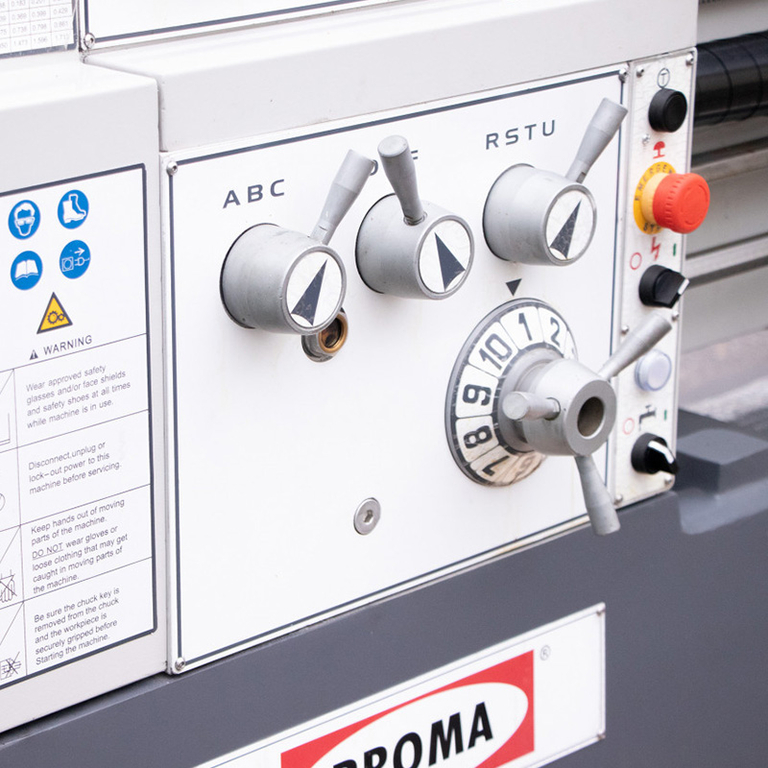

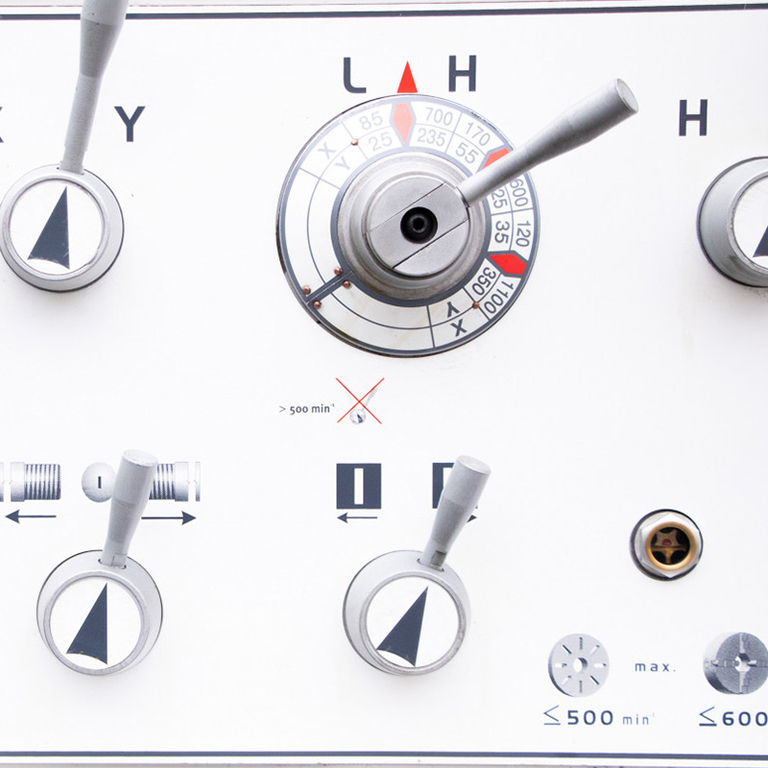

Удобная настройка Поворотные регуляторы скорости позволяют быстро настраивать модель на работу с материалом разной прочности. |
 |

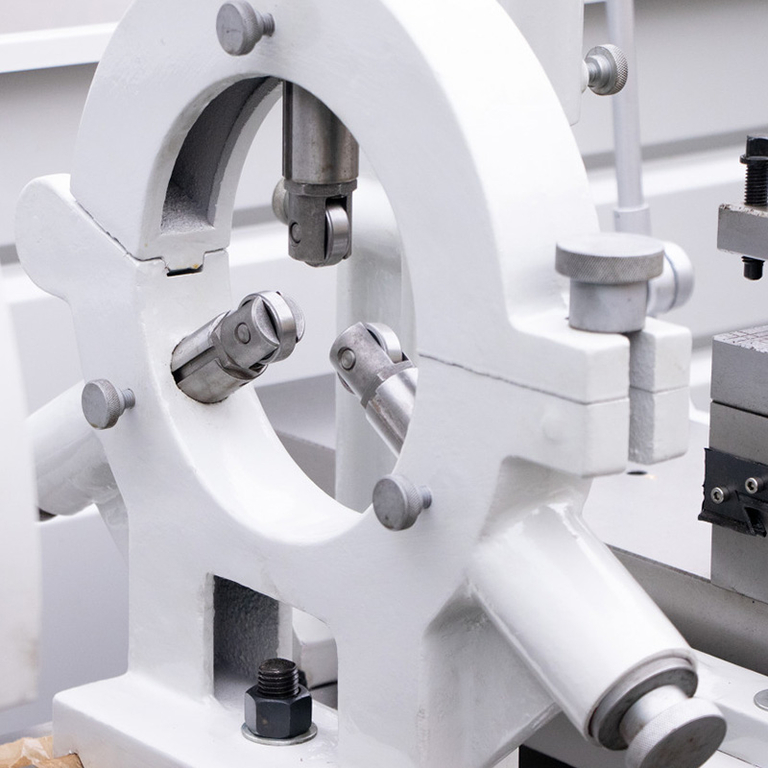

Обработка длинных заготовок Подвижный люнет станка поддерживает заготовку и препятствует ее прогибанию при обработке длинных заготовок. |
 |
Безопасность Кожух защищает шпиндель универсального токарного станка с УЦИ PROMA SPF-1000PHS 45300000 от попадания посторонних предметов, что гарантирует безопасность эксплуатации. |
 |

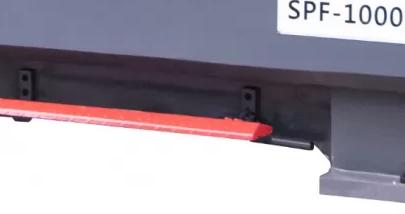

Быстрая остановка Для быстрой остановки в конструкции модели предусматривается педаль ножного тормоза. |
Комплект поставки

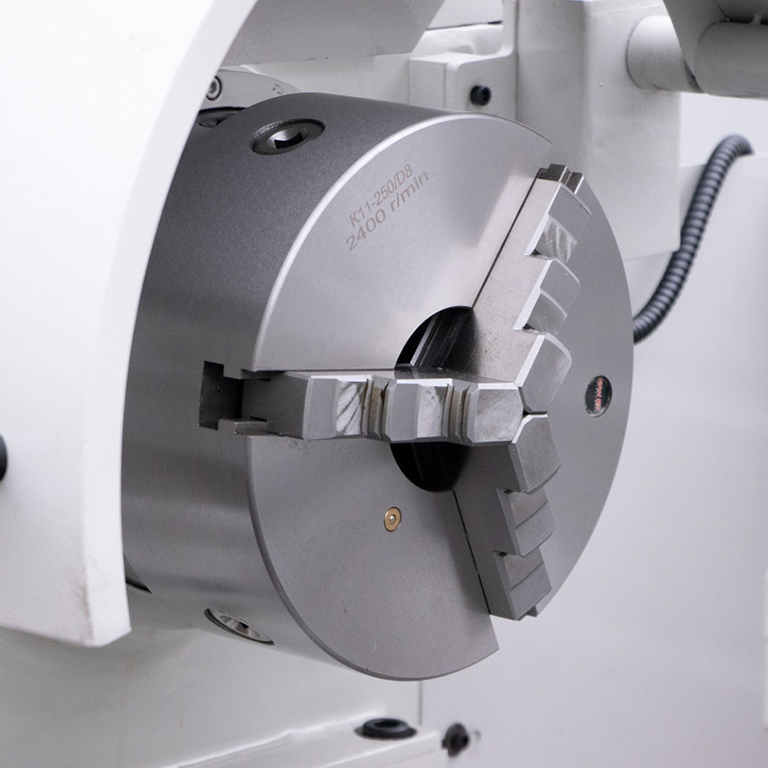

- 3-х кулачковый патрон – (на станке) 315 мм -1
- 4-х кулачковый патрон 350 или 400 мм - 1
- Планшайба 450 мм — 1
- Установочные пальцы - 6
- Болты стопорные - 6
- Центр невращающийся - 2 (твердспл и обычный)
- Центр вращающийся - опция
- Люнет неподвижный - (на станке) 1
- Люнет подвижный (на станке) - 1
- Втулка переходная Мк V / Мк VII - 1
- Ручка штурвала - 1
- Установочные опоры - 6
- Установочные болты - 6
- Маслёнка - 1
- Шестерни метрические (Латунь) MN 2 — 4 (Z 11, 15, 18, 13)
- Шестерни сменные метрические MN 2,25 — 2 (Z 57, 40)
Инструмент
- Ключ для крепления заготовки в токарном патроне - 1
- Ключ для снятия токарного патрона - 1
- Ключ резцедержателя - 1
- Ключ рожковый - 8
- Отвертка шлицевая - 1
- Отвертка крестовая - 1
- Ключ торцевой шестигранный - 4 (6,8,10,12)
- Инструкция по эксплуатации - 1

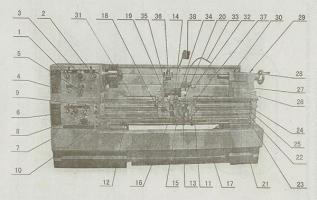

Основные узлы и детали оборудования
| № | Описание | № | Описание |
| 1 | Рукоятка перемены скорости главного шпинделя | 20 | Винты крепления суппорта |
| 2 | Рукоятка перемены высокой/низкой скорости | 21 | Болты регулировки фундамента |
| 3 | Рукоятка перемены скорости главного шпинделя | 22 | Рукоятка «Пуск» |
| 4 | Рукоятка хода влево/вправо | 23 | 4-позиционная рукоятка автоматической остановки |
| 5 | Рукоятка выбора подачи резьбы | 24 | Ходовой винт |
| 6 | Рукоятка перемены подачи резьбы | 25 | Тяга автоматической подачи |
| 7 | Диск перемены 10 шагов подачи | 26 | Винты регулировки центрирования задней бабки |
| 8 | Выключатель электропитания | 27 | Корпус задней бабки |
| 9 | Прерывающий переключатель | 28 | Маховик задней бабки |
| 10 | Переключатель охлаждающего насоса | 29 | Зажимная рукоятка корпуса задней бабки |
| 11 | Кнопка управления запуском шпинделя | 30 | Зажимная рукоятка шпинделя задней бабки |
| 12 | Эксцентриковое центрирующее кольцо | 31 | Рейка |

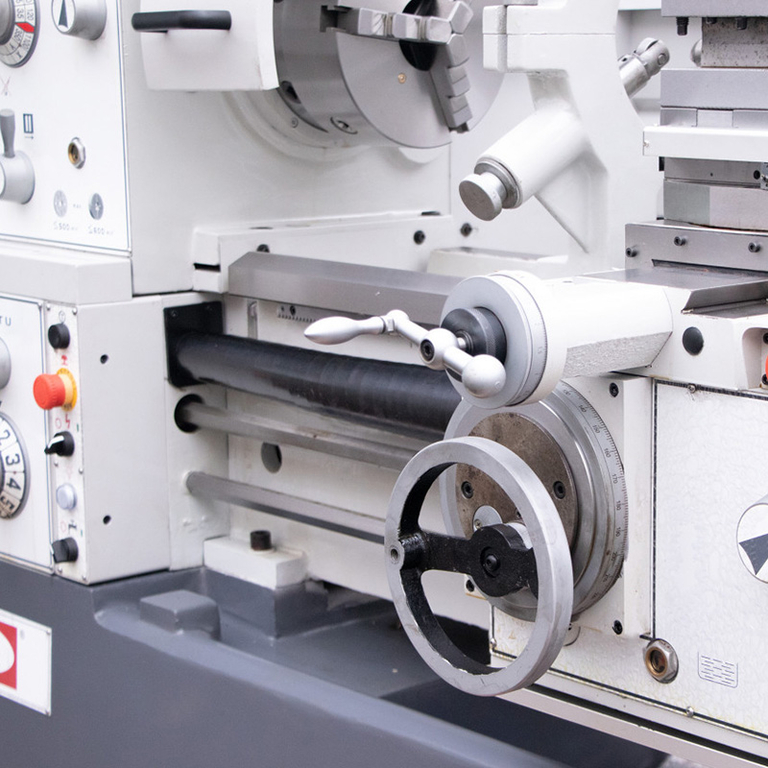

| 13 | Маховик продольного движения фартука | 32 | Рукоятка верхнего суппорта |
| 14 | Кнопка подачи поперечных салазок | 33 | Клапан регулировки СОЖ |
| 15 | Центрирование с автоматической остановкой | 34 | Верхний суппорт |
| 16 | Рукоятка автоматической подачи | 35 | Четырехпозиционный держатель инструмента |
| 17 | Педаль ножного тормоза | 36 | Зажимная рукоятка держателя инструмента |
| 18 | Рукоятка маточной гайки | 37 | Резьбоуказатель |
| 19 | Рукоятка выбора подачи (Продольной и поперечной) | 38 | Лампа |
