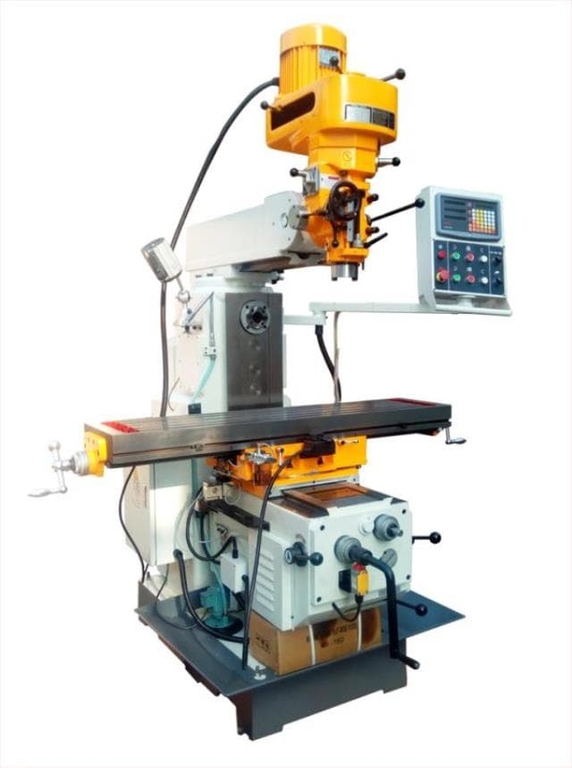

Универсальный фрезерный станок с УЦИ Visprom FHX-70PD
(голосов 0)
Артикул: pro38808000
Преимущества универсального фрезерного станка с УЦИ Visprom FHX-70PD:
- Высокая производительность и точность обработки
- Удобное управление с помощью УЦИ
- Надежность и долговечность
- Широкий диапазон настроек для различных видов обработки
Особенности универсального фрезерного станка:
- Мощность: 7.5 кВт
- Скорость шпинделя: 50-3000 об/мин
- Рабочий стол размером 700x320 мм
- Установленная система ЧПУ для точной обработки
Назначение и сферы применения:
Универсальный фрезерный станок с УЦИ Visprom FHX-70PD предназначен для точной и эффективной обработки металлических и неметаллических материалов. Он идеально подходит для производства деталей машин и оборудования, изготовления пресс-форм, а также для выполнения сложных резьбовых операций.
Ключевые слова:
фрезерный станок, УЦИ, Visprom, FHX-70PD, обработка металла, точность, производительность
Вертикально-фрезерный станок Visprom FHX-70PD используется в ремонтных мастерских и цехах, на мелком и крупном серийном производстве для обработки корпусов и деталей, выполненных из черных и цветных металлов.
Описание универсального фрезерного станка с УЦИ Visprom FHX-70PD
- Фрезерный станок с УЦИ Visprom FHX-70PD оснащается мощным центральным двигателем, а также двумя приводами на горизонтальный и вертикальный шпиндель.
- Для стола используется двигатель на 750 Вт, что позволяет без труда передвигать полностью загруженную пластину.
- Наличие УЦИ упрощает точную обработку заготовок. Благодаря простому управлению можно легко настроить станок на решение конкретной задачи.
- Размеры рабочего стола позволяют установить на него заготовку любых габаритов.
Преимущества универсального фрезерного станка с УЦИ Visprom FHX-70PD
- Электродвигатель привода шпинделя: 2.2(кВт) вертикальный / 2,2(кВт) горизонтальный;
- Электродвигатель подачи СОЖ: 40Вт;
- Вертикальный шпиндель: 80-5440 об/мин;
- Горизонтальный шпиндель: 40-1300 об/мин;
- Перемещение стола по оси Z: 350 мм;
- Расстояние между вертикальный шпинделем и столом: 115-470 мм;
- Расстояние между горизонтальным шпинделем и столок: 20-300 мм.
Технические характеристики станка с УЦИ Visprom FHX-70PD |
|
|---|---|
| Характеристика | Значение |
| Макс. Ø горизонтального фрезерования | 100 мм |
| Макс. Ø вертикального фрезерования | 25 мм |
| Конус шпинделя | ISO40 В/Г |
| Диапазон вращения вертикального шпинделя | 80-5440(В) об/мин |
| Диапазон вращения горизонтального шпинделя | 40-1300(12)(Г) об/мин |
| Ход вертикального шпинделя | 127 мм |
| Размер рабочего стола | 1370x320 мм |
| Перемещение стола по оси Х | 830 |
| Перемещение стола по оси Y | 330 |
| Перемещение стола по оси Z | 350 |
| Расстояние между вертикальным шпинделем и столом | 115-470 мм |
| Расстояние между горизонтальным шпинделем и столом | 20-300 мм |
| Расстояние между шпинделем и колонной | 200-700 мм |
| Т-образный паз стола | 3 х 14 |
| Макс .нагрузка на стол | 300 кг |
| Система подачи СОЖ | да |
| Устройство цифровой индикации (УЦИ) | да |
| Напряжение | 380 В |
| Электродвигатель привода шпинделя | 2.2(кВт) Вертикальный / 2,2(кВт) Горизонтальный |
| Электродвигатель подачи стола | 0.75 кВт |
| Электродвигатель подачи СОЖ | 40 Вт |
| Масса нетто/брутто | 1400/1500 кг |
| Размер упаковки | 1520x1630x2200 мм |
Особенности VISPROM FHX-70PD
 |
Электронный блок управления Для точной настройки параметров Visprom FHX-70PD 38808000 используется электронный блок управления. |
Комплект поставки
- Цанговый патрон в комплектом цанг (4,5,6,8,10,12,14,16) – 1шт.
- Дорн (оправка) для сверлильного патрона ISO40/B16
- Сверлильный патрон на ключ B16/3-16
- Тиски машинные поворотные , ширина губок 160мм
- Втулка переходная ISO40/МК4
- Оправка горизонтального шпинделя L430/Ø22
- Оправка горизонтального шпинделя L430/Ø27
- Штревель (шомпол) горизонтального шпинделя L450
- Штревель (шомпол) вертикального шпинделя L500
Производитель оставляет за собой право на изменение технических характеристик и комплекта поставки оборудования.
