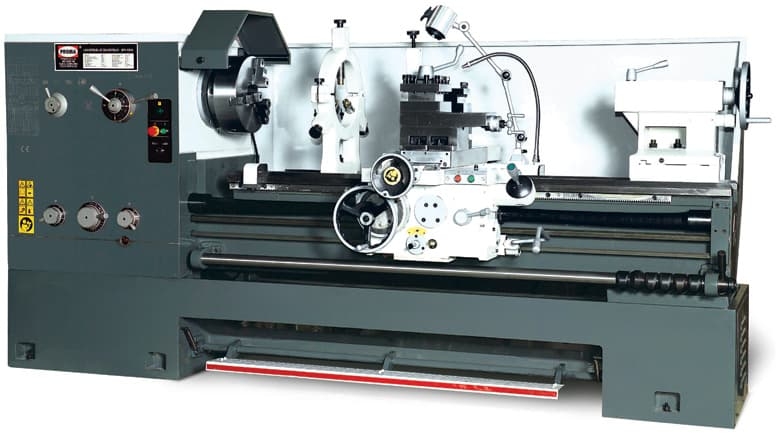

Универсальный токарный станок Proma SPI-1500 с (исп.К)

Преимущества токарного станка Proma SPI-1500 с (исп.К)

• Высокая производительность и точность обработки деталей
• Надежность и долговечность конструкции
• Простота использования и настройки
• Широкий спектр обрабатываемых материалов

Особенности токарного станка Proma SPI-1500 с (исп.К)

• Конструкция станка из высокопрочного металла
• Возможность работы с различными видами инструментов
• Автоматическая система смазки для продления срока службы
• Интегрированная система безопасности

Назначение и сферы применения токарного станка Proma SPI-1500 с (исп.К)

Назначение:

Универсальный токарный станок Proma SPI-1500 с (исп.К) предназначен для точной обработки металлических и неметаллических деталей.

Сферы применения:

• Производство механических деталей
• Ремонтно-механические цеха
• Автомобильная промышленность
• Машиностроение и металлообработка

Универсальный токарный станок PROMA SPI-1500 с УЦИ предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п.

Универсальный токарный станок с УЦИ PROMA SPI-1500S 45015003 позволяет обрабатывать заготовки диаметром до 660 мм при установке по станине, до 440 мм при установке по фартуку и до 900 мм при установке в выемке. Устройство цифровой индикации по 3 осям обеспечивает точность изготовления деталей. Агрегат предназначен для поточного производства деталей, которые представляют собой тела вращения. Габаритный станок работает с заготовками длиной до 1500 мм. Мощный двигатель гарантирует высокую производительность модели.

Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ. В серии станков SPI применен ряд существенных отличий по сравнению с другими моделями токарных станков компании PROMA. Первое на что хотелось бы обратить внимание – это фрикционный вал, передающий вращение от двигателя на коробку скоростей шпинделя. Такой механизм продляет срок службы двигателя и предотвращает перегрузку узлов шпиндельной бабки. Второе: ускоренная подача продольного и поперечного суппорта в обоих направлениях облегчает процесс изготовления больших деталей. И наконец: плунжерный насос. Он служит для смазки сопряженных поверхностей шестеренчатых механизмов шпиндельной бабки, а также смазывает и охлаждает сепараторы подшипников коробки скоростей и фрикцион. Такой принцип смазки влияет на долговечность всех шпиндельных узлов и позволяет использовать станок в более жестких условиях работы. Таким образом, станок можно использовать на заготовительном производстве в условиях крупносерийного и серийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

Преимущества

• Длина выемки до передней бабки - 250 мм;
• Высота до центра шпинделя - 330 мм;
• Ширина выемки - 400 мм;
• Максимальный диаметр режущего инструмента - 25х25 мм;
• Максимальное перемещение поперечных салазок - 368 мм;
• Максимальное перемещение верхних салазок - 230 мм;
• Тип соединения шпиндельной головки - D1-8;
• 16 скоростей шпинделя;
• Диаметр пиноли задней бабки - 90 мм;
• Мощность охлаждающего насоса - 0.09 кВт;
• Габариты в упаковке - 3240х1140х1840 мм.

Особенности PROMA SPI-1500S

Основные узлы и агрегаты

Станок PROMA SPI-1500 c УЦИ состоит из

Основания 1. К основанию крепится станина 14 с направляющими каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).

Суппорт станка состоит из: каретки 10, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.

На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 17.

Фартук крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.

Ходовой винт и ходовой вал монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.

На станине установлена задняя бабка 11, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.

Слева в основании установлен электродвигатель. Справа в основании установлена гидростанция системы подачи СОЖ.

Комплект поставки

• 3-х кулачковый патрон – ø325 мм (на станке) - 1 шт.
• Кулачки обратные (комплект) - 1 шт.
• 4-х кулачковый патрон – ø400 мм - 1 шт.
• Планшайба – ø250 и ø630 мм - 2 шт.
• Люнет подвижный - 1 шт.
• Люнет стационарный - 1 шт.
• Установочные опоры с болтами (комплект) - 1
• Поворотный центр - 1 шт.
• Центр невращающийся - 1 шт.
• Втулка переходная - 1 шт.

Инструмент:

• Клин для снятия инструмента из пиноли задней бабки - 1 шт.
• Отвёртка шлицевая - 1 шт.
• Отвёртка крестовая - 1 шт.
• Ключи шестигранные 6,8,10,12 - 4 шт.
• Ключ зажима патрона - 2 шт.
• Ключ для снятия токарного патрона - 1 шт.
• Ключ резцедержателя - 1 шт.
• Ключи рожковые 17х19,19х22 - 2 шт.
• Ключи радиусные 45х52, 170х210 - 2 шт.
• Инструкция по эксплуатации

• Масса, кг 2750
• Модель SPI-1500 с УЦИ (исп.К)
• Производство Китай
• Регулировка частоты вращения шпинделя Ступенчатая
• Макс. обороты 1600
• Уци Да
• рмц, мм 1500
• Ø обработки над супортом, мм 420
• Ø над станиной, мм 660
