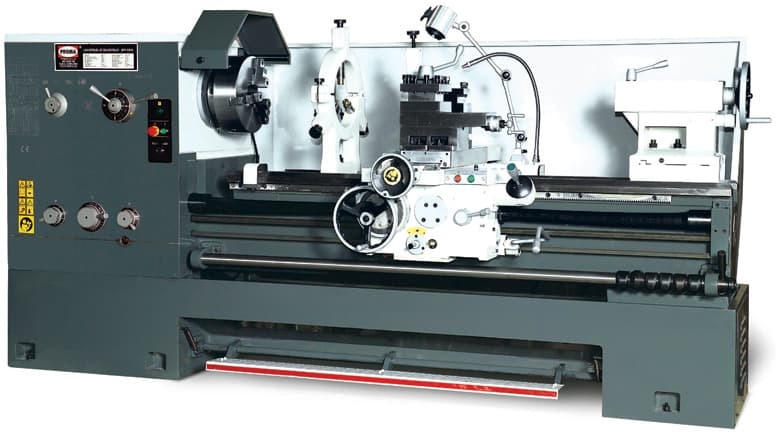

Токарно-винторезный станок Proma SPI-1500

Токарно-винторезный станок Proma SPI-1500

Промышленный токарно-винторезный станок Proma SPI-1500 - это надежное и мощное оборудование, которое отлично подойдет для выполнения различных видов металлообработки. Благодаря высокой производительности и точности работы, этот станок станет незаменимым помощником на производстве.

Особенности токарно-винторезного станка Proma SPI-1500:

• Мощность двигателя - 7,5 кВт
• Диаметр обработки над станиной - 500 мм
• Диаметр обработки над суппортом - 290 мм
• Длина обработки - 1500 мм
• Скорость шпинделя - от 25 до 2000 об/мин

Преимущества токарно-винторезного станка Proma SPI-1500:

• Высокая производительность и точность обработки
• Надежность и долговечность конструкции
• Простота в эксплуатации и обслуживании
• Широкий спектр применения в различных отраслях промышленности
• Гарантия качества и надежности от производителя

Токарно-винторезный станок Proma SPI-1500 идеально подходит для производства деталей и изделий из металла с высокой точностью и качеством. Это оборудование незаменимо на предприятиях машиностроения, автомобильной промышленности, энергетики и других отраслях, где требуется высокоточная металлообработка.

Универсальный токарный станок PROMA SPI-1500 предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ.

В серии станков SPI применен ряд существенных отличий по сравнению с другими моделями токарных станков компании PROMA. Первое на что хотелось бы обратить внимание – это фрикционный вал, передающий вращение от двигателя на коробку скоростей шпинделя. Такой механизм продляет срок службы двигателя и предотвращает перегрузку узлов шпиндельной бабки. Второе: ускоренная подача продольного и поперечного суппорта в обоих направлениях облегчает процесс изготовления больших деталей. И наконец: плунжерный насос. Он служит для смазки сопряженных поверхностей шестеренчатых механизмов шпиндельной бабки, а также смазывает и охлаждает сепараторы подшипников коробки скоростей и фрикцион. Такой принцип смазки влияет на долговечность всех шпиндельных узлов и позволяет использовать станок в более жестких условиях работы.

Таким образом, станок можно использовать на заготовительном производстве в условиях крупносерийного и серийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

Преимущества

• Длина выемки до передней бабки - 250 мм;
• Высота до центра шпинделя - 330 мм;
• Ширина выемки - 400 мм;
• Максимальный диаметр режущего инструмента - 25х25 мм;
• Максимальное перемещение поперечных салазок - 368 мм;
• Максимальное перемещение верхних салазок - 230 мм;
• Тип соединения шпиндельной головки - D1-8;
• 16 скоростей шпинделя;
• Диаметр пиноли задней бабки - 90 мм;
• Мощность охлаждающего насоса - 0.09 кВт;
• Габариты в упаковке - 3240х1140х1840 мм.

Особенности PROMA SPI-1500S

Основные узлы и агрегаты

Станок SPI-1500 с УЦИ состоит из

Основания 1. К основанию крепится станина 14 с направляющими каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).

Суппорт станка состоит из: каретки 10, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.

На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 17.

Фартук крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.

Ходовой винт и ходовой вал монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.

На станине установлена задняя бабка 11, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.

Слева в основании установлен электродвигатель. Справа в основании установлена гидростанция системы подачи СОЖ.

Комплект поставки

• 3-х кулачковый патрон – ø325 мм (на станке) - 1 шт.
• Кулачки обратные (комплект) - 1 шт.
• 4-х кулачковый патрон – ø400 мм - 1 шт.
• Планшайба – ø250 и ø630 мм 2 шт.
• Люнет подвижный - 1 шт.
• Люнет стационарный - 1 шт.
• Установочные опоры с болтами (комплект) - 1 шт.
• Поворотный центр - 1 шт.
• Центр невращающийся - 1 шт.
• Втулка переходная -1 шт.

Инструмент:

• Клин для снятия инструмента из пиноли задней бабки - 1 шт.
• Отвёртка шлицевая - 1 шт.
• Отвёртка крестовая - 1 шт.
• Ключи шестигранные 6,8,10,12 - 4 шт.
• Ключ зажима патрона - 2 шт.
• Ключ для снятия токарного патрона - 1 шт.
• Ключ резцедержателя - 1 шт.
• Ключи рожковые 17х19,19х22 - 2 шт.
• Ключи радиусные 45х52, 170х210 - 2 шт.
• Инструкция по эксплуатации

• Напряжение, В 380
• Масса, кг 2750
• Модель Proma SPI-1500
• Производство Китай
• Регулировка частоты вращения шпинделя Ступенчатая
• Макс. обороты 1600
• Ø отв, мм 105
• Уци Нет
• рмц, мм 1500
• Ø обработки над супортом, мм 420
• Ø над станиной, мм 660
