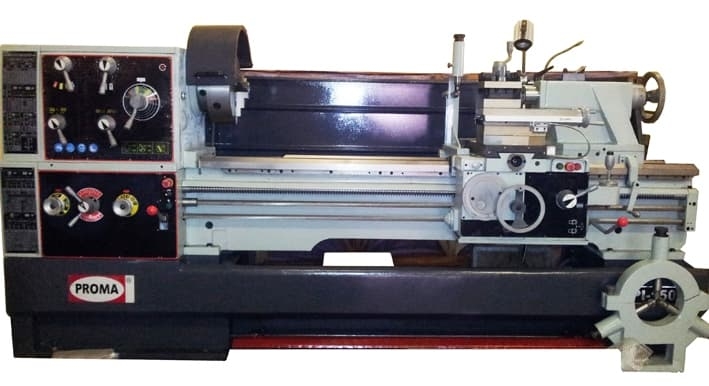

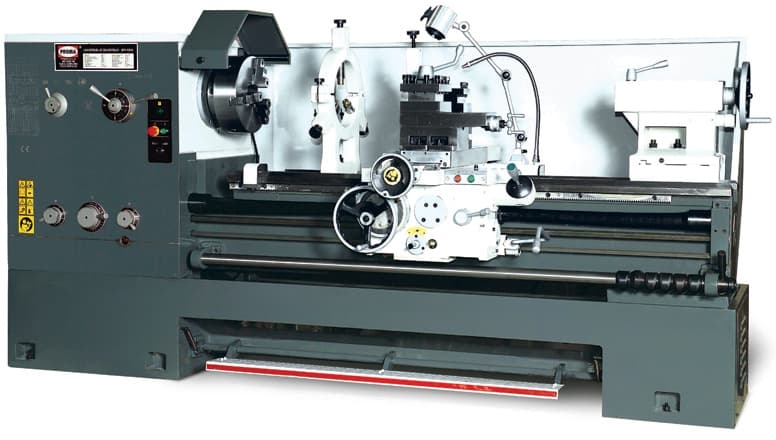

Универсальный токарный станок Proma SPI-1000
Артикул: pro25015004
Универсальный токарный станок Proma SPI-1000
Приветствуем вас на странице товара универсального токарного станка Proma SPI-1000 от компании 'Невастанкомаш'! Этот мощный и надежный станок поможет вам справиться с любыми задачами по обработке металла.
Преимущества станка:
- Высокая производительность и точность обработки
- Простое и удобное управление
- Надежность и долгий срок службы
- Широкий диапазон скоростей и настроек для различных видов работ
Особенности и характеристики:
- Максимальный диаметр обработки: 1000 мм
- Максимальная длина обработки: 2000 мм
- Мощность шпинделя: 11 кВт
- Система ЧПУ для точного управления процессом
- Интегрированная система смазки для предотвращения износа
Назначение и сферы применения:
Универсальный токарный станок Proma SPI-1000 идеально подходит для использования в промышленных предприятиях, автосервисах, машиностроительных цехах, а также в ремонтных мастерских. С его помощью вы сможете быстро и качественно обрабатывать детали различной сложности.
Не упустите возможность приобрести этот высокотехнологичный станок уже сегодня и повысить эффективность вашего производства!
Универсальный токарный станок PROMA SPI-1000 предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ.
В серии станков SPI применен ряд существенных отличий по сравнению с другими моделями токарных станков компании PROMA. Первое на что хотелось бы обратить внимание – это фрикционный вал, передающий вращение от двигателя на коробку скоростей шпинделя. Такой механизм продляет срок службы двигателя и предотвращает перегрузку узлов шпиндельной бабки. Второе: ускоренная подача продольного и поперечного суппорта в обоих направлениях облегчает процесс изготовления больших деталей. И наконец: плунжерный насос. Он служит для смазки сопряженных поверхностей шестеренчатых механизмов шпиндельной бабки, а также смазывает и охлаждает сепараторы подшипников коробки скоростей и фрикцион. Такой принцип смазки влияет на долговечность всех шпиндельных узлов и позволяет использовать станок в более жестких условиях работы.
Таким образом, станок можно использовать на заготовительном производстве в условиях крупносерийного и серийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.
Универсальный токарный станок с УЦИ K PROMA SPI-1000 25015012 предназначен для качественной обработки заготовок из стали, цветных металлов и различных сплавов. С помощью такой установки выполняют нарезание метрических и дюймовых резьб, растачивание, обтачивание деталей цилиндрической и конической форм, подрезание торцов, сверление и развертывание поверхностей, притирку, накатку рифлений. Использование в конструкции станка фрикционного вала, передающего вращение от двигателя на коробку переключения скоростей, существенно увеличивает срок службы двигателя. Ускоренный режим поперечной и продольной подач суппорта значительно облегчает изготовление крупных деталей. Для смазки шестеренчатых механизмов шпинделя, сепараторов подшипников и фрикцион служит плунжерный насос, что гарантирует их долговечность и дает возможность эксплуатировать станок в жестких условиях.
Преимущества
- Установлена система СОЖ;
- Широкий спектр выполняемых операций;
- Простое и удобное управление;
- Качественное исполнение;
- Кнопка аварийной остановки;
- Ножной тормоз;
- Все подвижные узлы работают в масляной ванне;
- Долгий срок эксплуатации;
- Наличие устройства цифровой индикации.
Технические характеристики токарного станка PROMA SPI-1000 |
|
|---|---|
| Характеристика | Значение |
| Напряжение, В | 400 |
| Потребляемая мощность, Вт | 7500 |
| Длина обточки, мм | 1000 |
| Диаметр обточки над станиной, мм | 660 |
| Диаметр обточки над суппортом, мм | 420 |
| Диаметр обточки над съёмной станиной, мм | 870 |
| Отверстие шпинделя, мм | 105 |
| Конус шпинделя | Мк7 |
| Конус пиноли | Мк5 |
| Вылет пиноли, мм | 150 |
| Максимальная высота резцов, мм | 25 |
| Диапазон оборотов шпинделя,об/мин | 36-1600 (12ст.) |
| Максимальный ход верхнего суппорта, мм | 145 |
| Максимальная продольная подача, мм | 950 |
| Максимальная поперечная подача, мм | 310 |
| Метрическая резьба, мм | 1-14 (22ст.) |
| Дюймовая резьба, ниток | 2-28 (25ст.) |
| Модульная резьба | 0,5-7 |
| Питчевая резьба | 56-4DP |
| Продольная подача, мм/об | 0,063-0, 52 (65ст.) |
| Поперечная подача, мм/об | 0,027-1,07 (65ст.) |
| Ускоренная продольная подача, м/мн | 4,5 |
| Ускоренная поперечная подача, м/мин | 1,9 |
| Масса, кг | 2500 |
| Габаритные размеры (ДхШхВ), мм | 2500х1100х1450 |
Особенности PROMA SPI-1000

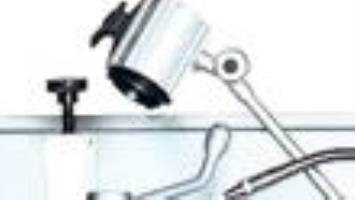

| Освещение Подсветка рабочей зоны позволяет работать в слабо освещенных помещениях без вреда для зрения. |

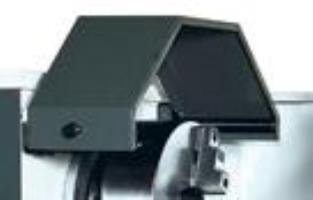

| Безопасность Защитный экран эффективно предотвращает попадание посторонних предметов на шпиндель, что делает работу безопаснее. |
| Обработка заготовок малого диаметра В конструкции станка предусмотрено наличие люнета, позволяющего работать с заготовками большой длины и малого диаметра, обеспечивая при этом равномерную обработку (без прогиба заготовки). |
| Функциональность В резцедержатель устанавливается 4 резца, что гарантирует быстрый переход от одной операции к другой. |
| Точность Продольная и поперечная подачи суппорта универсального токарного станка с УЦИ K PROMA SPI-1000 25015012 осуществляются посредством высокоточных маховиков. |

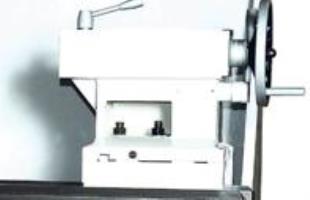

| Быстрая фиксация Задняя бабка имеет пиноль с ходом, что позволяет легко и быстро зафиксировать заготовку в центра и начать обработку. |
Основные узлы и агрегаты
- Основание
- Коробка подач
- Шпиндельная бабка
- Шпиндельный патрон
- Неподвижный люнет
- Резцедержатель
- Верхние салазки суппорта
- Лампа местного освещения
- Патрубок системы подачи СОЖ
- Каретка суппорта
- Задняя бабка
- Кожух ходового винта
- Ходовой вал
- Станина
- Фартук
- Педаль ножного тормоза
- Электрический блок управления
Токарный станок PI-1000 состоит из
Основания 1. К основанию крепится станина 14 с направляющими каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).
Суппорт станка состоит из: каретки 10, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.
На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 17.
Фартук крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.
Ходовой винт и ходовой вал монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.
На станине установлена задняя бабка 11, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.
Слева в основании установлен электродвигатель. Справа в основании установлена гидростанция системы подачи СОЖ.
Комплект поставки
- 3-х кулачковый патрон – Ø325 мм (на станке) - 1 шт
- 4-х кулачковый патрон – Ø400 мм - 1 шт
- Планшайба – Ø630 мм - 2 шт.
- Люнет подвижный - 1 шт.
- Люнет стационарный - 1 шт.
- Установочные опоры с болтами (комплект) - 1 шт.
- Поворотный центр - 1 шт.
- Центр невращающийся - 1 шт.
- Втулка переходная - 1 шт.
Инструмент
- Клин для снятия инструмента из пиноли задней бабки - 1 шт.
- Отвёртка шлицевая - 1 шт.
- Отвёртка крестовая - 1 шт.
- Ключи шестигранные 6,8,10,12 - 4 шт.
- Ключ зажима патрона - 2 шт.
- Ключ для снятия токарного патрона - 1 шт.
- Ключ резцедержателя - 1 шт.
- Ключи рожковые 17х19,19х22 - 2 шт.
- Ключи радиусные 45х52, 170х210 - 2 шт.
- Инструкция по эксплуатации
