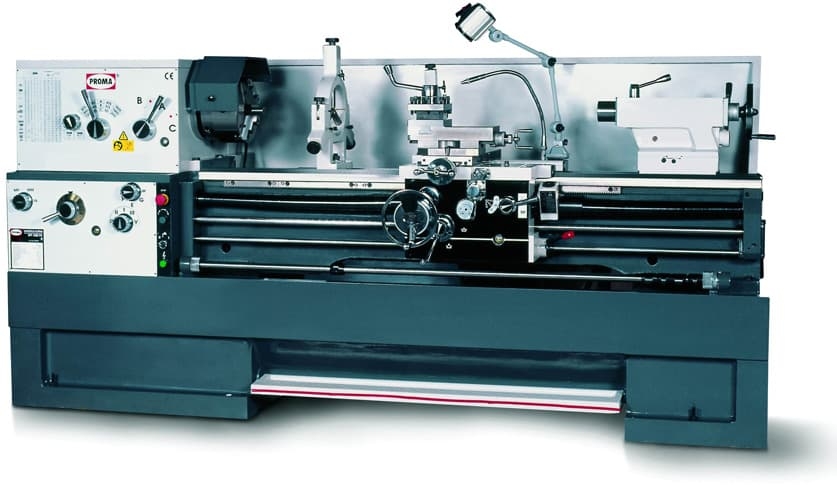

Токарно-винторезный станок Proma SPF-2000PH

Описание товара

Токарно-винторезный станок Proma SPF-2000PH - это надежное и высокоточное оборудование, которое позволяет выполнять различные операции по обработке металла. Этот станок отличается высокой производительностью и надежностью в работе, что делает его идеальным выбором для промышленных предприятий.

Преимущества товара

• Высокая производительность
• Надежность и долговечность
• Простота в использовании
• Высокая точность обработки
• Многофункциональность

Назначение и сферы применения

Токарно-винторезный станок Proma SPF-2000PH применяется для точной обработки металлических деталей различной сложности. Он находит свое применение на производствах машиностроения, авиации, судостроения, а также в других отраслях промышленности, где требуется высокая точность и качество обработки.

Универсальный токарный станок PROMA SPF-2000PH предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п.

Описание токарно-винторезного станка Proma SPF-2000PH

Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ. Станок широко используется в условиях серийного и мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

Преимущества токарно-винторезного станка Proma SPF-2000PH

• Система охлаждения;
• Эффективная подсветка рабочей зоны;
• Диаметр обточки над суппортом - 275мм;
• Диаметр обточки над съёмной станиной - 690мм;
• Длина съёмной станины - 200 мм;
• Метрическая резьба - 0,5-20мм (24ст.);
• Дюймовая резьба - 1,5-72 ниток (61ст.);
• Модульная резьба - 0,25-10 (61 ст.);
• Продольная подача - 0,004-2,456 мм/об (122ст.);
• Поперечная подача - 0,016-0,982 мм/об (122ст.);
• Мощный трехфазный электродвигатель.

Особенности Proma SPF-2000PH

	Легкое управление Удобные переключатели скоростей позволяют легко и быстро настроить необходимый режим обработки.
	Безопасность Защитный экран делает работу безопасной для оператора.
	Удобство в работе Выдвигающаяся пиноль задней бабки - для более надежной фиксации заготовки в центрах.
	Функциональность Суппорт универсального токарного станка Proma SPF-2000PH 25020000 позволяет выполнять фигурную проточку.

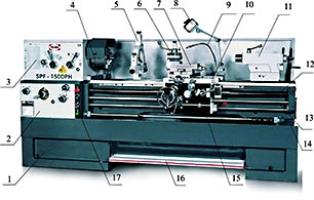

Основные узлы и агрегаты

1. Основание
2. Коробка подач
3. Шпиндельная бабка
4. Зажимной патрон
5. Неподвижный люнет
6. Резцедержатель
7. Верхние салазки суппорта
8. Лампа местного освещения
9. Патрубок системы подачи СОЖ
10. Каретка суппорта
11. Задняя бабка
12. Кожух ходового винта
13. Ходовой вал
14. Станина
15. Фартук
16. Педаль ножного тормоза
17. Электрический блок управления

Станок Proma SPF-2000PH состоит из

Основания 1. К основанию крепится станина 14 с направляющими каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).

Суппорт состоит из: каретки 10, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.

На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 17.

Фартук крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.

Ходовой винт и ходовой вал монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.

На станине установлена задняя бабка 11, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.

Слева в основании установлен электродвигатель. Справа в основании установлена гидростанция системы подачи СОЖ.

Комплект поставки

• Станок Proma SPF-2000PH в сборе
• 3-х кулачковый патрон – Ø250 мм - 1 шт
• Кулачки обратные (комплект) - 1 шт
• 4-х кулачковый патрон – Ø320 мм - 1 шт
• Планшайба – Ø410 мм - 1 шт.
• Люнет подвижный - 1 шт.
• Люнет стационарный - 1 шт.
• Комплект сменных шестерен (6 шт.) - 1шт.
• Поворотный центр - 1 шт.
• Невращающийся центр Мк 3 - 1 шт.
• Втулка переходная Мк 5-Мк 7 - 1 шт.
• Ключи шестигранные 2,3,4,5,6,8,10 - 7 шт.
• Ключ патрона - 2 шт.
• Ключ резцедержателя - 1 шт.
• Ключи рожковые 9х11,10х12,12х14, 17х19 - 4 шт.
• Ключ радиусный 135х140 - 1 шт.
• Клин для снятия инструмента из пиноли - 1 шт.
• Установочные опоры с болтами - комплект
• Отвёртка крестовая - 1 шт.
• Отвёртка шлицевая - 1 шт.
• Инструкция по эксплуатации.
• Упаковка.

• Масса, кг 3055
• Модель Proma SPF-2000PH
• Производство Чехия
• Регулировка частоты вращения шпинделя Ступенчатая
• Макс. обороты 1800
• Объем для доставки, м3 4.3
• Уци Нет
• рмц, мм 2000
• Ø обработки над супортом, мм 275
• Ø над станиной, мм 460
