Универсальный токарный станок Proma SPF-1500PS с УЦИ
Артикул: pro45150000
Универсальный токарный станок Proma SPF-1500PS
Особенности товара:
- Мощность: 3 кВт
- Диаметр обработки: 420 мм
- Длина обработки: 1500 мм
- Электронное управление скоростью
- Высокая точность обработки
Преимущества товара:
- Универсальность - подходит для широкого спектра работ
- Надежность и долговечность
- Простота в использовании
- Эффективное охлаждение инструмента
- Гарантийное обслуживание
Назначение:
Универсальный токарный станок Proma SPF-1500PS предназначен для точной обработки различных деталей из металла.
Сферы применения:
- Машиностроение
- Авиационная промышленность
- Автомобильное производство
- Энергетика
- И другие отрасли
Универсальный токарный станок PROMA SPF-1500PS с УЦИ предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ.
Данный станок широко используется в условиях серийного и мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.
Универсальный токарный станок с УЦИ PROMA SPF-1500PS 45150000 представляет собой производительное оборудование для промышленного цеха или слесарной мастерской. Модель оснащается устройством цифровой индикации по 3 осям для высокой точности результата работы. 12 скоростей шпинделя способствуют функциональности станка и позволяют обтачивать цилиндрические, конусные и фасонные детали, сверлить отверстия, нарезать резьбу. Благодаря подвижной регулируемой конструкции модель обрабатывает заготовки длиной до 1500 мм и диаметром до 460 мм (при установке по станине), 274 мм (при установке по поперечным салазкам) или 690 мм (при установке в выемке). Максимальный размер режущего инструмента - 25х25 мм.
Преимущества
- Ширина выемки - 155 мм;
- Высота центра - 230 мм;
- Ширина станины - 300 мм;
- Максимальное перемещение поперечных салазок - 290 мм;
- Максимальное перемещение верхних салазок - 120 мм;
- Тип шпиндельной головки - D1-6;
- Диаметр пиноли задней бабки - 60 мм;
- Двигатель охлаждающего насоса - 0.1 кВт;
- Транспортные размеры - 2800х1120х1730 мм.
Технические характеристики токарного станка PROMA SPF-1500PS |
|
|---|---|
| Характеристика | Значение |
| Максимальный диаметр устанавливаемого изделия по станине, мм | 460 |
| Максимальный диаметр устанавливаемого изделия по поперечным салазкам, мм | 274 |
| Максимальный диаметр устанавливаемого изделия в выемке, мм | 690 |
| Ширина выемки, мм | 155 |
| Высота центра, мм | 230 |
| Расстояние между центрами, мм | 1500 |
| Ширина станины, мм | 300 |
| Максимальный размер режущего инструмента, мм | 25х25 |
| Максимальное перемещение поперечных салазок, мм | 290 |
| Максимальное перемещение верхних салазок, мм | 120 |
| Передняя бабка | |
| Диаметр осевого отверстия шпинделя, мм | диам. 58 |
| Тип шпиндельной головки | D1-6 |
| Конус Морзе на головке шпинделя, на муфте | MК6 |
| Количество скоростей шпинделя | 12 |
| Диапазон частоты вращения шпинделя, об/мин. | 25-2000 |
| Резьба и подачи | |
| Диаметр ходового винта и резьба | диам. 35 ммх4 нитки на дюйм или шаг 6 мм |
| Дюймовый шаг резьбы | 2-112 ниток на дюйм (60 типов |
| Высота центра, мм | 230 |
| Метрический шаг резьбы | 0,1-14 мм (41 типов) |
| Диаметральный шаг | 4-112D.P. (50 типов) |
| Модульный шаг | 0,1-7M.P. (39 типов) |
| Дюймовая продольная подача шпинделя на один оборот | 0,0011 дюйма-0,0633 дюйма/об. (42 типов) |
| Метрическая продольная подача шпинделя на один оборот | 0,031-1,7 мм/об. (42 типов) |
| Дюймовая поперечная подача шпинделя на один оборот | 0,00033 дюйма-0,01837 дюйма (42 типа) |
| Метрическая поперечная подача шпинделя на один оборот | 0,014-0,784 мм (42 типа) |
| Задняя бабка | |
| Полный ход пиноли задней бабки, мм | 123 |
| Диаметр пиноли задней бабки, мм | диам. 60 |
| Внутренний конус пиноли задней бабки | MК4 |
| Двигатель токарного станка | |
| Двигатель привода шпинделя, кВт | 4 |
| Двигатель охлаждающего насоса, кВт | 0,1 |
| Масса и размеры токарного станка | |
| Пространство, необходимое для станка (ДхШхВ), мм | 2720х1040х1370 |
| Размеры упаковки (ДхШхВ), мм | 2800х1120х1730 |
| Масса, кг | 2385 |
Особенности PROMA SPF-1500PS
| Быстрая настройка Поворотные регуляторы скорости позволяют быстро настраивать модель на работу с материалом разной прочности. |
| Безопасность Кожух защищает шпиндель универсального токарного станка с УЦИ PROMA SPF-1500PS 45150000 от попадания инородных предметов, что гарантирует безопасность эксплуатации. |
| Обработка длинных заготовок Подвижный люнет станка поддерживает заготовку и препятствует ее прогибанию при обработке. |
| Быстрая остановка Для быстрой остановки в конструкции модели предусматривается педаль ножного тормоза. |
| Устойчивость Массивное основание станины обеспечивает устойчивость устройства при эксплуатации. |

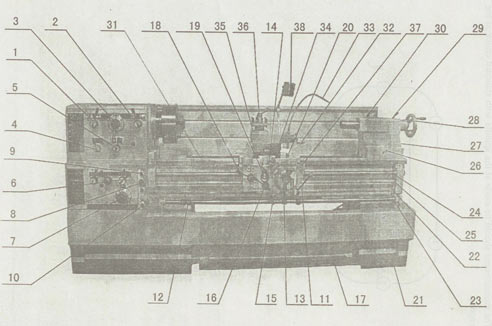

Основные узлы и детали
- Рукоятка перемены скорости главного шпинделя
- Рукоятка перемены высокой/низкой скорости
- Рукоятка перемены скорости главного шпинделя
- Рукоятка хода влево/вправо
- Рукоятка выбора подачи резьбы
- Рукоятка перемены подачи резьбы
- Диск перемены 10 шагов подачи
- Выключатель электропитания
- Прерывающий переключатель
- Переключатель охлаждающего насоса
- Кнопка управления запуском шпинделя
- Эксцентриковое центрирующее кольцо
- Маховик продольного движения фартука
- Кнопка подачи поперечных салазок
- Центрирование с автоматической остановкой
- Рукоятка автоматической подачи
- Педаль ножного тормоза
- Рукоятка маточной гайки
- Рукоятка выбора подачи (Продольной и поперечной)
- Винты крепления суппорта
- Болты регулировки фундамента
- Рукоятка «Пуск»
- 4-позиционная рукоятка автоматической остановки
- Ходовой винт
- Тяга автоматической подачи
- Винты регулировки центрирования задней бабки
- Корпус задней бабки
- Маховик задней бабки
- Зажимная рукоятка корпуса задней бабки
- Зажимная рукоятка шпинделя задней бабки
- Рейка
- Рукоятка верхнего суппорта
- Клапан регулировки СОЖ
- Верхний суппорт
- Четырехпозиционный держатель инструмента
- Зажимная рукоятка держателя инструмента
- Резьбоуказатель
- Лампа
Комплект поставки токарника SPF-1500PS
- 3-х кулачковый патрон (на станке) 200 мм -1
- 4-х кулачковый патрон 320 мм -1
- Планшайба 350 мм -1
- Центр невращающийся - 2
- Центр вращающийся Мк IV - 1
- Люнет неподвижный (на станке) - 1
- Люнет подвижный (на станке) - 1
- Втулка переходная Мк VI / Мк IV - 1
- Ручка штурвала - 1
- Установочные опоры. - 6
- Маслёнка - 1
- Шестерни метрические (Латунь) MN 2 - 4 ( Z 11, 15, 18, 13)
- Шестерни сменные метрические MN 2,25 - 2 (Z 57, 40)
- Кулачки обратные для 3-х кулачковый патрон 200 мм -1 к-т
Инструмент
- Ключ для крепления заготовки в токарном патроне - 1
- Ключ для снятия токарного патрона - 1
- Ключ резцедержателя - 1
- Ключ рожковый - 6
- Отвертка шлицевая - 1
- Отвертка крестовая - 1
- Ключ торцевой шестигранный - 4 (6,8,10,12)
- Ключ радиусный - 1
- Штифт - 1
- Инструкция по эксплуатации - 1
