Токарный станок по металлу Proma SPF-1500PH с УЦИ

Токарный станок по металлу Proma SPF-1500PH с УЦИ

Вы ищете надежное оборудование для производства металлических деталей? Тогда токарный станок Proma SPF-1500PH с УЦИ идеально подойдет для ваших задач. Этот станок сочетает в себе высокое качество, надежность и инновационные технологии, что делает его отличным выбором для различных производственных задач.

Преимущества токарного станка Proma SPF-1500PH:

• Высокая точность обработки деталей
• Удобное управление с помощью УЦИ (универсального числового программного обеспечения)
• Надежность и долговечность
• Простота в использовании

Особенности токарного станка Proma SPF-1500PH:

• Мощность двигателя: 7.5 кВт
• Диаметр обработки: до 500 мм
• Длина обработки: до 1500 мм
• Система с ЧПУ для точной и эффективной работы

Токарный станок Proma SPF-1500PH идеально подходит для производства деталей различной сложности. Он прекрасно справляется с обработкой металлических заготовок, создавая высококачественные и точные изделия.

Сферы применения токарного станка Proma SPF-1500PH:

• Машиностроение
• Авиационная промышленность
• Автомобильная промышленность
• Энергетика

Не упустите возможность приобрести токарный станок Proma SPF-1500PH с УЦИ и улучшить производственные процессы в вашей компании. Обеспечьте себе надежное и эффективное оборудование уже сегодня!

Универсальный токарный станок Proma SPF-1500PH с УЦИ предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель SPF-1500PH оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ. Данный станок широко используется в условиях серийного и мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

Универсальный токарный станок с УЦИ K PROMA SPF-1500PH 25015014 - превосходное решение для металлообрабатывающего производства, слесарной или столярной мастерской. Установка характеризуется широким спектром выполняемых операций: от растачивания и нарезания резьбы до обтачивания цилиндрических и конических поверхностей, подрезки торцов, сверления. Станок работает с заготовками диаметром не более 690 мм (обточка над съемной станиной). Мощный трехфазный двигатель обеспечивает высокую производительность. Массивная станина гарантирует устойчивое положение данного оборудования в процессе обработки.

Преимущества

• Ножной тормоз;
• Все подвижные узлы работают в масляной ванне;
• Наличие устройства цифровой индикации;
• Простое и удобное управление;
• Качественное исполнение;
• Кнопка аварийной остановки;
• Долгий срок эксплуатации;
• Установлена система СОЖ;
• Широкий спектр выполняемых операций.

Особенности PROMA SPF-1500PH

	Освещение Подсветка рабочей зоны позволяет работать в слабо освещенных помещениях без вреда для зрения.
	Безопасность Защитный экран эффективно предотвращает попадание посторонних предметов на шпиндель, что делает работу безопаснее.
	Обработка заготовок малого диаметра В конструкции станка предусмотрено наличие люнета, позволяющего работать с заготовками большой длины и малого диаметра, обеспечивая при этом равномерную обработку (без прогиба заготовки).
	Функциональность В резцедержатель устанавливается 4 резца, что гарантирует быстрый переход от одной операции к другой.
	Точность Продольная и поперечная подачи суппорта универсального токарного станка с УЦИ K PROMA SPF-1500PH 25015014 осуществляются посредством высокоточных маховиков.
	Быстрая фиксация Задняя бабка имеет пиноль с ходом, что позволяет легко и быстро зафиксировать заготовку в центра и начать обработку.

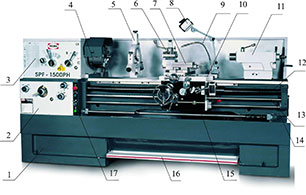

Основные узлы и агрегаты

1. Основание
2. Коробка подач
3. Шпиндельная бабка
4. Зажимной патрон
5. Неподвижный люнет
6. Резцедержатель
7. Верхние салазки суппорта
8. Лампа местного освещения
9. Патрубок системы подачи СОЖ
10. Каретка суппорта
11. Задняя бабка
12. Кожух ходового винта
13. Ходовой вал
14. Станина
15. Фартук
16. Педаль ножного тормоза
17. Электрический блок управления

Станок SPF-1500PH состоит из

Основания 1. К основанию крепится станина 14 с направляющими каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).

Суппорт состоит из: каретки 10, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.

На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 17.

Фартук крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.

Ходовой винт и ходовой вал монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.

На станине установлена задняя бабка 11, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.

Слева в основании установлен электродвигатель. Справа в основании установлена гидростанция системы подачи СОЖ.

Комплект поставки

• 3-х кулачковый патрон – ø250 мм -1 шт.
• Кулачки обратные (комплект) - 1 шт.
• 4-х кулачковый патрон – ø320 мм - 1 шт.
• Планшайба – ø410 мм - 1 шт.
• Люнет подвижный - 1 шт.
• Люнет стационарный - 1 шт.
• Комплект сменных шестерен (6шт.) - 1
• Поворотный центр - 1 шт.
• Невращающийся центр Мк 3 - 1 шт.
• Втулка переходная Мк 5-Мк 7 - 1 шт.
• Ключи шестигранные 2,3,4,5,6,8,10 - 7 шт.
• Ключ патрона - 2 шт.
• Ключ резцедержателя - 1 шт.
• Ключи рожковые 9х11,10х12,12х14, 17х19 - 4 шт.
• Ключ радиусный 135х140 - 1 шт.
• Клин для снятия инструмента из пиноли - 1 шт.
• Установочные опоры с болтами - комплект
• Отвёртка крестовая - 1 шт.
• Отвёртка шлицевая - 1 шт.
• Инструкция по эксплуатации - 1 шт.

• Масса, кг 2835
• Модель Proma SPF-1500PH с УЦИ
• Производство Китай
• Регулировка частоты вращения шпинделя Ступенчатая
• Макс. обороты 1800
• Уци Да
• рмц, мм 1500
• Ø обработки над супортом, мм 275
• Ø над станиной, мм 460
