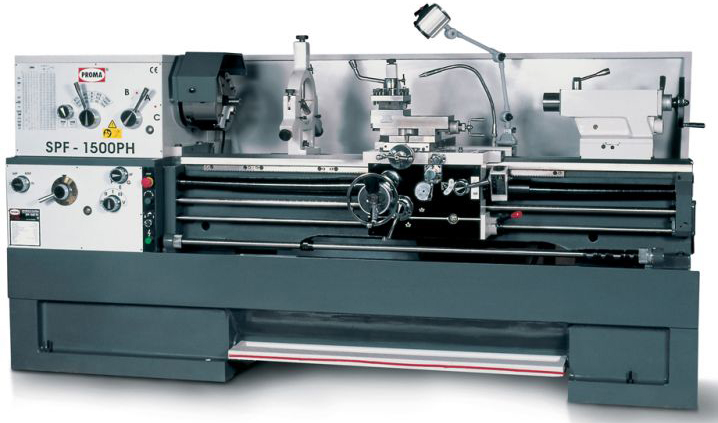

Универсальный токарный станок Proma SPF-1500PH

Универсальный токарный станок Proma SPF-1500PH

Преимущества товара:

• Высокая производительность
• Надежность и долговечность
• Простота в использовании
• Многофункциональность

Особенности товара:

• Мощный электродвигатель
• Жесткая конструкция для стабильной работы
• Возможность обработки различных материалов

Назначение товара:

Универсальный токарный станок Proma SPF-1500PH предназначен для точной обработки деталей из металла, пластика и других материалов.

Сферы применения:

• Машиностроение
• Автомобильная промышленность
• Электротехническая отрасль

Ключевые слова:

токарный станок, Proma, SPF-1500PH, промышленное оборудование

Универсальный токарный станок PROMA SPF-1500PH предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ.

Данный станок широко используется в условиях серийного и мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

Универсальный токарный станок Proma SPF-1500PH 25350000 - это мощный производственный агрегат, рассчитанный на длительные нагрузки. Система охлаждения режущего инструмента и зоны обработки способствует продолжительной работе. Эффективная подсветка рабочей зоны снижает нагрузку на глаза оператора. Станок высокоточно обрабатывает заготовки из металла и различных сплавов, а наличие нескольких скоростей вращения шпинделя позволяет выбирать необходимый режим в зависимости от операции. Подвижный люнет делает возможной высокоточную обработку длинных деталей малого диаметра.

Преимущества

• Система охлаждения;
• Эффективная подсветка рабочей зоны;
• Подвижный люнет для обработки длинных деталей малого диаметра;
• Мощный трехфазный электродвигатель;
• Малые габариты.

Особенности PROMA SPF-1500PH

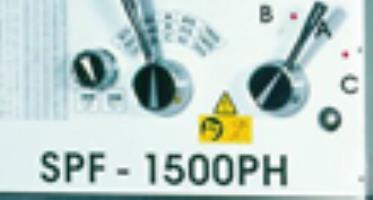

	Легкое управление Удобные рычаги переключения скоростей позволяют легко и быстро выбрать режим обработки.

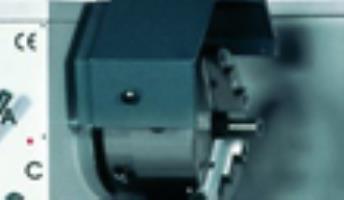

	Безопасность Защитный экран делает работу безопасной для оператора.

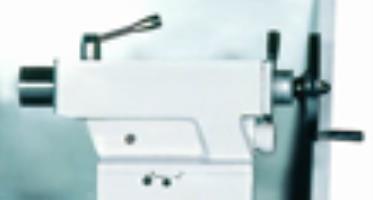

	Удобство в работе Выдвигающаяся пиноль задней бабки - для более надежной фиксации заготовки в центрах.

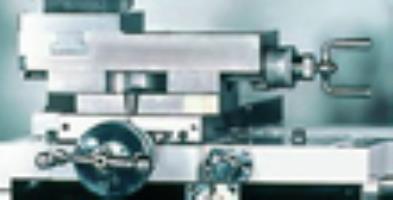

	Функциональность Суппорт универсального токарного станка Proma SPF-1500PH 25350000 с возможностью подачи вперед и вбок позволяет выполнять фигурную проточку.

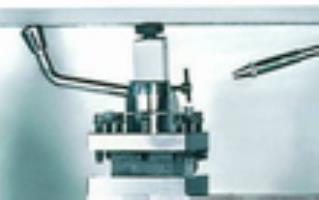

	Универсальность В резцедержатель устанавливается 4 резца - можно быстро перейти от одной операции к другой (проточка-отрезание или проточка- снятие фаски и так далее).

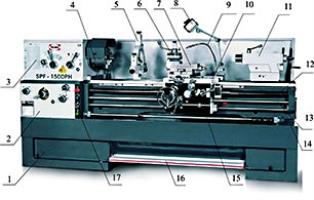

Основные узлы и агрегаты

1. Основание
2. Коробка подач
3. Шпиндельная бабка
4. Зажимной патрон
5. Неподвижный люнет
6. Резцедержатель
7. Верхние салазки суппорта
8. Лампа местного освещения
9. Патрубок системы подачи СОЖ
10. Каретка суппорта
11. Задняя бабка
12. Кожух ходового винта
13. Ходовой вал
14. Станина
15. Фартук
16. Педаль ножного тормоза
17. Электрический блок управления

Станок состоит из

Основания 1. К основанию крепится станина 14 с направляющими каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).

Суппорт состоит из: каретки 10, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.

На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 17.

Фартук крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.

Ходовой винт и ходовой вал монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.

На станине установлена задняя бабка 11, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.

Слева в основании установлен электродвигатель. Справа в основании установлена гидростанция системы подачи СОЖ.

Комплект поставки

• 3-х кулачковый патрон – ø250 мм - 1 шт.
• Кулачки обратные (комплект) - 1
• 4-х кулачковый патрон – ø320 мм - 1 шт.
• Планшайба – ø410 мм - 1 шт.
• Люнет подвижный - 1 шт.
• Люнет стационарный - 1 шт.
• Комплект сменных шестерен (6шт.) - 1
• Поворотный центр - 1 шт.
• Невращающийся центр Мк 3 - 1 шт.
• Втулка переходная Мк 5-Мк 7 - 1 шт.
• Ключи шестигранные 2,3,4,5,6,8,10 - 7 шт.
• Ключ патрона - 2 шт.
• Ключ резцедержателя - 1 шт.
• Ключи рожковые 9х11,10х12,12х14, 17х19 - 4 шт.
• Ключ радиусный 135х140 - 1 шт.
• Клин для снятия инструмента из пиноли - 1 шт.
• Установочные опоры с болтами - комплект
• Отвёртка крестовая - 1 шт.
• Отвёртка шлицевая - 1 шт.
• Инструкция по эксплуатации

• Масса, кг 2835
• Модель Proma SPF-1500PH
• Производство Китай
• Регулировка частоты вращения шпинделя Ступенчатая
• Макс. обороты 1800
• Объем для доставки, м3 3.64
• Уци Нет
• рмц, мм 1500
• Ø обработки над супортом, мм 275
• Ø над станиной, мм 460
