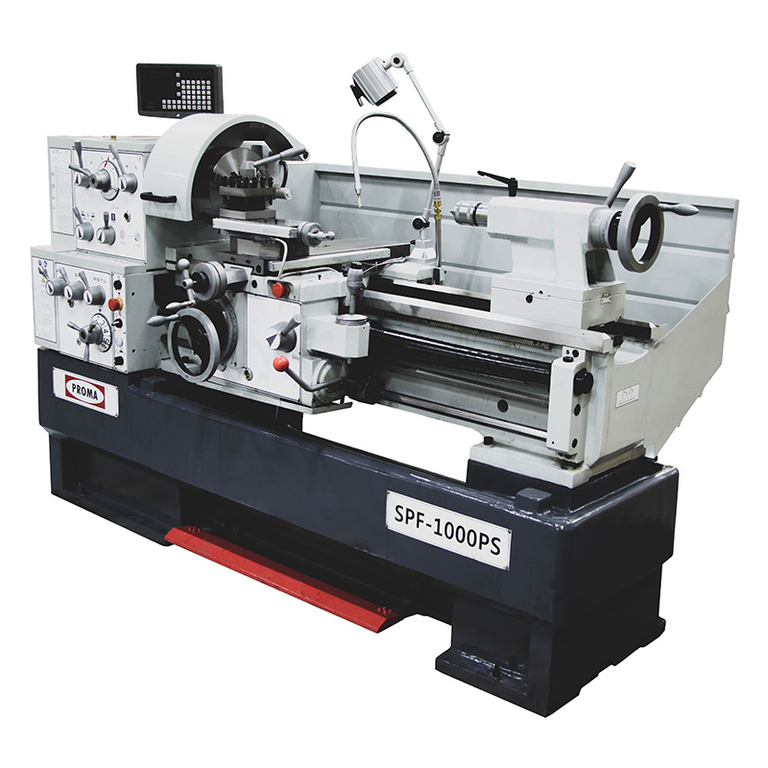

Универсальный токарный станок Proma SPF-1000PS с УЦИ
Артикул: pro45100000
Преимущества универсального токарного станка Proma SPF-1000PS с УЦИ:
- Высокое качество исполнения
- Надежность и долговечность
- Простота в использовании
- Удобное программное управление
- Широкий спектр функциональных возможностей
Особенности токарного станка Proma SPF-1000PS:
- Управление с ЧПУ
- Простая смена инструмента
- Большой диапазон скоростей вращения
- Мощный двигатель для обработки различных материалов
- Высокая точность обработки деталей
Универсальный токарный станок Proma SPF-1000PS с ЧПУ предназначен для производства сложных деталей из металла, пластика и других материалов. Он подходит для различных отраслей промышленности, таких как машиностроение, автомобильная промышленность, электротехника и другие.
Благодаря своим высоким техническим характеристикам, токарный станок Proma SPF-1000PS обеспечивает быструю и качественную обработку деталей, что позволяет повысить производительность производства и снизить затраты на производство.
Универсальный токарный станок PROMA SPF-1000PS с УЦИ предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ.
Данный станок широко используется в условиях серийного и мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.
Универсальный токарный станок с УЦИ PROMA SPF-1000PS 45100000 обтачивает габаритные заготовки диаметром до 460 мм и длиной до 1000 мм. При установке детали на поперечные салазки ее диаметр не должен превышать 274 мм. При установке в выемку шириной 155 мм допускается диаметр заготовки до 690 мм. Агрегат применяется для обработки тел вращения режущим инструментом габаритами до 25х25 мм. Станок оснащается системой СОЖ, что увеличивает срок службы резца. Мощная машина обладает высокой производительностью и применяется на поточном производстве деталей.
Преимущества
- Высота центра - 230 мм;
- Ширина станины - 300 мм;
- Максимальное перемещение поперечных салазок - 290 мм;
- Максимальное перемещение верхних салазок - 120 мм;
- Диаметр осевого отверстия шпинделя - 58 мм;
- Тип шпиндельной головки - D1-6;
- 12 скоростей шпинделя;
- Диаметр пиноли задней бабки - 60 мм;
- Двигатель привода шпинделя - 4 кВт;
- Двигатель охлаждающего насоса - 0.1 кВт;

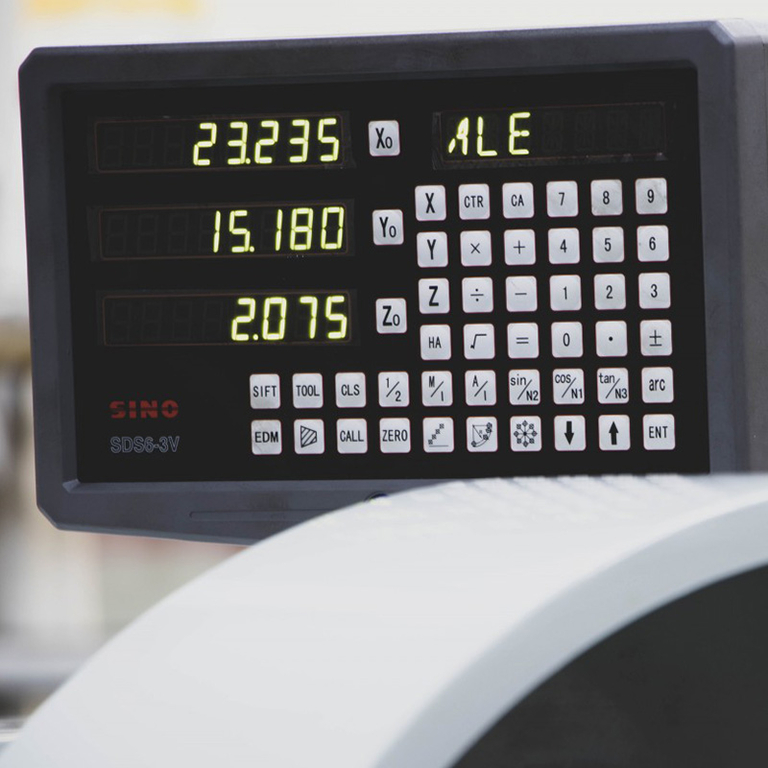

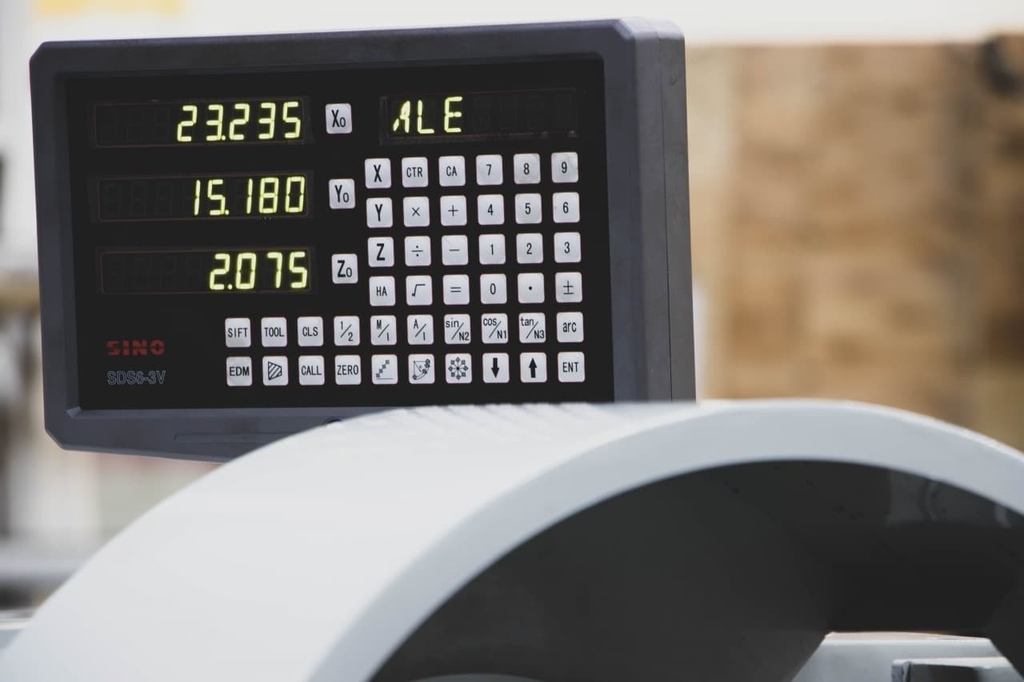

- 3 оси цифровой индикации;
- Размер упаковки - 2250х1120х1730 мм.
Технические характеристики токарного станка PROMA SPF-1000PS |
|
|---|---|
| Характеристика | Значение |
| Максимальный диаметр устанавливаемого изделия по станине, мм | 460 |
| Максимальный диаметр устанавливаемого изделия по поперечным салазкам, мм | 274 |
| Максимальный диаметр устанавливаемого изделия в выемке, мм | 690 |
| Ширина выемки, мм | 155 |
| Высота центра, мм | 230 |
| Расстояние между центрами, мм | 1000 |
| Ширина станины, мм | 300 |
| Максимальный размер режущего инструмента, мм | 25х25 |
| Максимальное перемещение поперечных салазок, мм | 290 |
| Максимальное перемещение верхних салазок, мм | 120 |
| Передняя бабка | |
| Диаметр осевого отверстия шпинделя, мм | диам. 58 |
| Тип шпиндельной головки | D1-6 |
| Конус Морзе на головке шпинделя, на муфте | MК6 |
| Количество скоростей шпинделя | 12 |
| Диапазон частоты вращения шпинделя, об/мин | 25-2000 |
| Резьба и подачи | |
| Диаметр ходового винта и резьба | диам. 35 ммх4 нитки на дюйм или шаг 6 мм |
| Дюймовый шаг резьбы | 2-112 ниток на дюйм (60 типов) |
| Высота центра, мм | 230 |
| Метрический шаг резьбы, мм | 0,1-14 (41 типов) |
| Диаметральный шаг | 4-112D.P. (50 типов) |
| Модульный шаг | 0,1-7M.P. (39 типов) |
| Дюймовая продольная подача шпинделя на один оборот | 0,0011 дюйма-0,0633 дюйма/об. (42 типов) |
| Метрическая продольная подача шпинделя на один оборот, мм/об. | 0,031-1,7 (42 типов) |
| Дюймовая поперечная подача шпинделя на один оборот | 0,00033 дюйма-0,01837 дюйма (42 типа) |
| Метрическая поперечная подача шпинделя на один оборот, мм | 0,014-0,784 (42 типа) |
| Задняя бабка | |
| Полный ход пиноли задней бабки, мм | 123 |
| Диаметр пиноли задней бабки, мм | диам. 60 |
| Внутренний конус пиноли задней бабки | MК4 |
| Двигатель токарного станка | |
| Двигатель привода шпинделя | 4 кВт |
| Двигатель охлаждающего насоса, кВт | 0,1 |
| Масса и размеры токарного станка | |
| Пространство, необходимое для станка (ДхШхВ), мм | 2170х1040х1370 |
| Масса, кг | 2045 кг |
| Габариты, мм | 2250х1120х1730 |
Особенности PROMA SPF-1000PS
 |

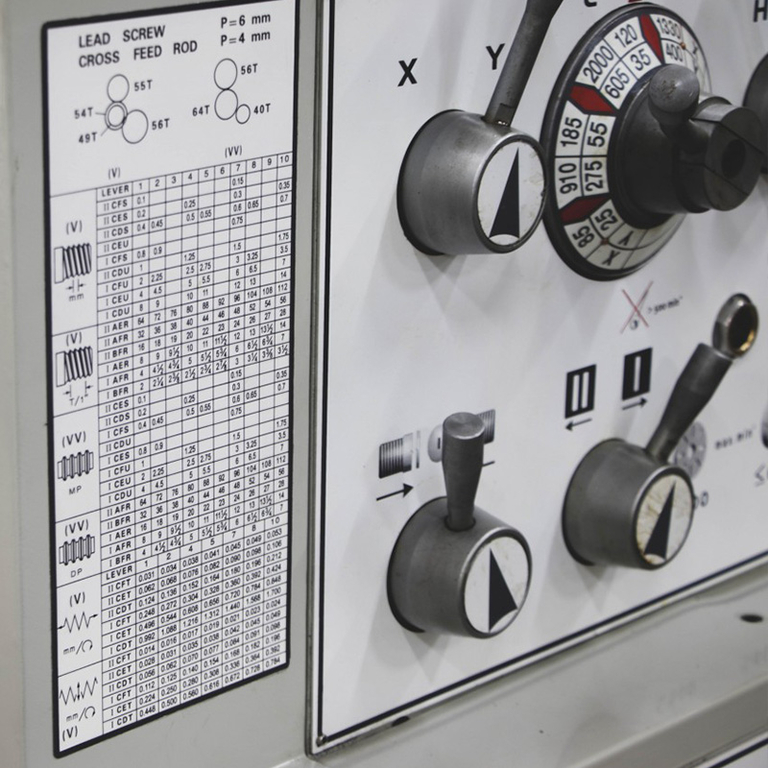

Удобная настройка Поворотные регуляторы скорости позволяют быстро настраивать модель на работу с материалом разной прочности. |
 |

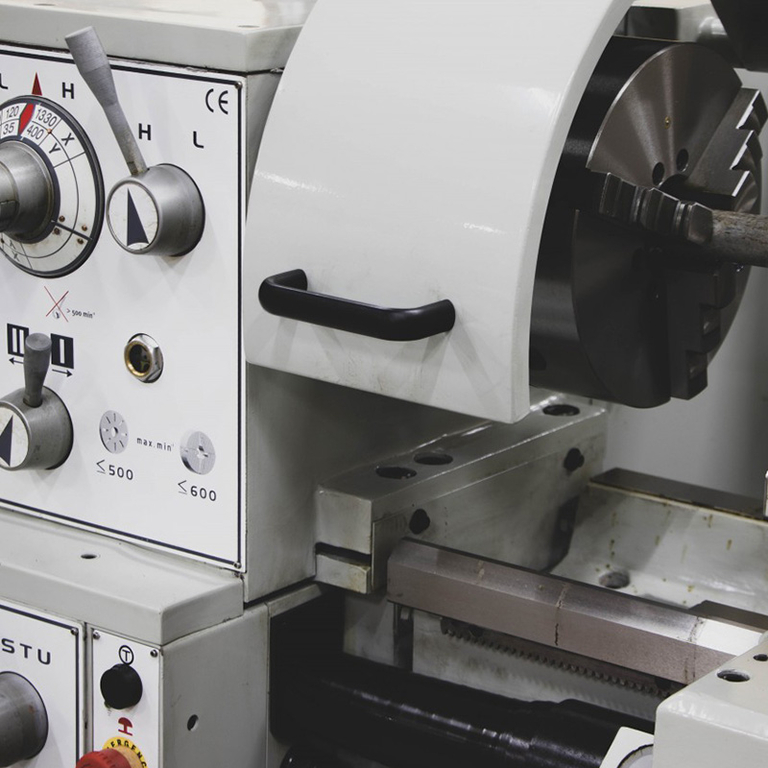

Безопасность Кожух защищает шпиндель универсального токарного станка с УЦИ PROMA SPF-1000PS 45100000 от попадания посторонних предметов, что гарантирует безопасность эксплуатации. |
 |

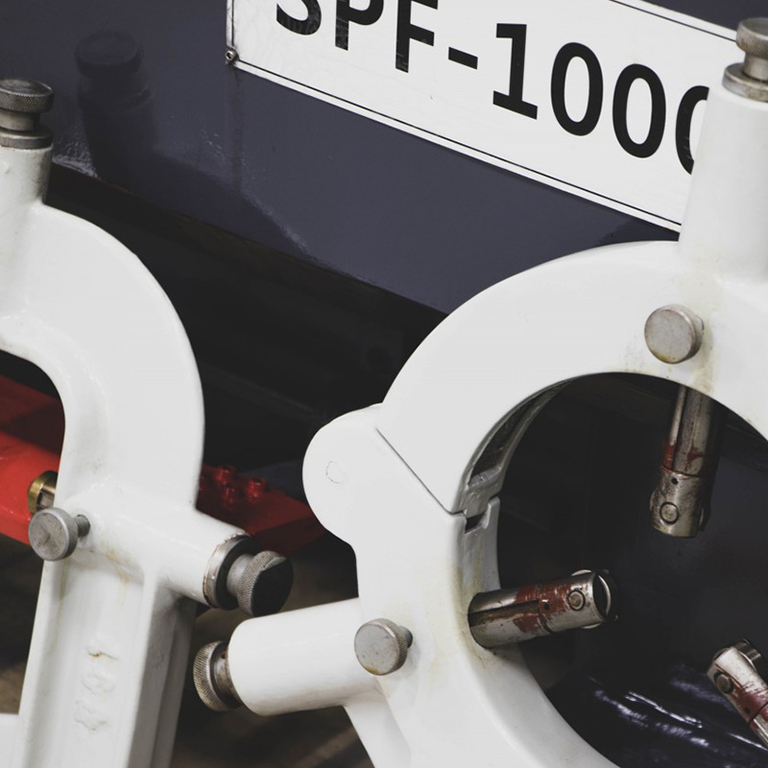

Обработка длинных заготовок Подвижный люнет станка поддерживает заготовку и препятствует ее прогибанию при обработке. |
 |
Быстрая остановка Для быстрой остановки в конструкции модели предусматривается педаль ножного тормоза. |
 |
Устойчивость Массивное основание станины обеспечивает устойчивость устройства при эксплуатации. |

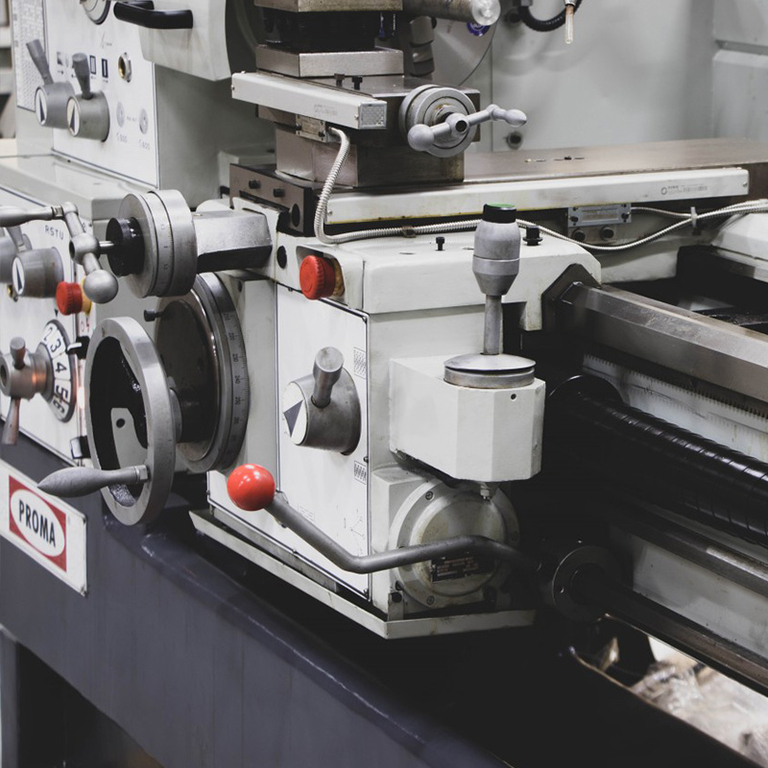

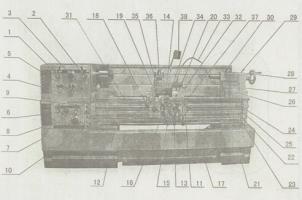

Основные узлы и детали оборудования
| № | Описание | № | Описание |
| 1 | Рукоятка перемены скорости главного шпинделя | 20 | Винты крепления суппорта |
| 2 | Рукоятка перемены высокой/низкой скорости | 21 | Болты регулировки фундамента |
| 3 | Рукоятка перемены скорости главного шпинделя | 22 | Рукоятка «Пуск» |
| 4 | Рукоятка хода влево/вправо | 23 | 4-позиционная рукоятка автоматической остановки |
| 5 | Рукоятка выбора подачи резьбы | 24 | Ходовой винт |
| 6 | Рукоятка перемены подачи резьбы | 25 | Тяга автоматической подачи |
| 7 | Диск перемены 10 шагов подачи | 26 | Винты регулировки центрирования задней бабки |
| 8 | Выключатель электропитания | 27 | Корпус задней бабки |
| 9 | Прерывающий переключатель | 28 | Маховик задней бабки |
| 10 | Переключатель охлаждающего насоса | 29 | Зажимная рукоятка корпуса задней бабки |
| 11 | Кнопка управления запуском шпинделя | 30 | Зажимная рукоятка шпинделя задней бабки |
| 12 | Эксцентриковое центрирующее кольцо | 31 | Рейка |

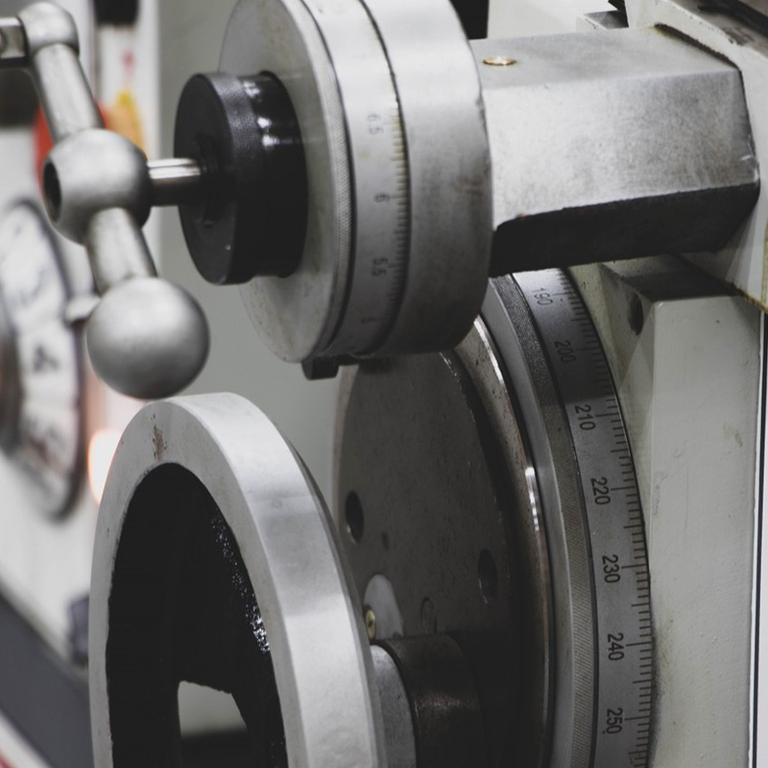

| 13 | Маховик продольного движения фартука | 32 | Рукоятка верхнего суппорта |
| 14 | Кнопка подачи поперечных салазок | 33 | Клапан регулировки СОЖ |
| 15 | Центрирование с автоматической остановкой | 34 | Верхний суппорт |
| 16 | Рукоятка автоматической подачи | 35 | Четырехпозиционный держатель инструмента |
| 17 | Педаль ножного тормоза | 36 | Зажимная рукоятка держателя инструмента |
| 18 | Рукоятка маточной гайки | 37 | Резьбоуказатель |
| 19 | Рукоятка выбора подачи (Продольной и поперечной) | 38 | Лампа |
Комплект поставки

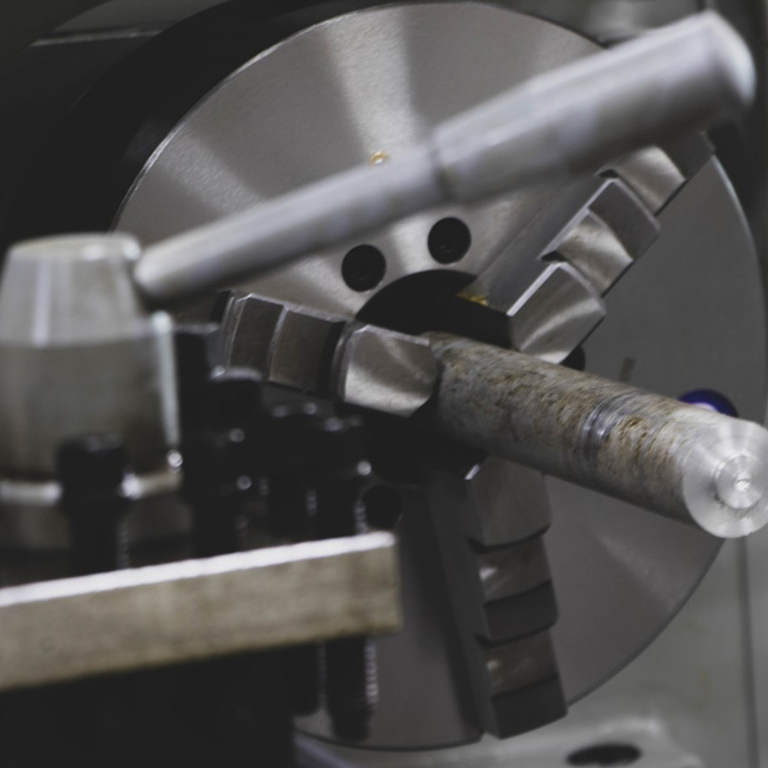

- 3-х кулачковый патрон –(на станке) 200 мм - 1
- 4-х кулачковый патрон 320 мм -1
- Планшайба 350мм -1
- Центр невращающийся - 2
- Центр вращающийся Мк IV - 1
- Люнет неподвижный (на станке) - 1
- Люнет подвижный (на станке) - 1
- Втулка переходная Мк VI / Мк IV - 1
- Ручка штурвала - 1
- Установочные опоры - 6
- Маслёнка - 1
- Шестерни метрические (Латунь) MN 2 - 4 ( Z 11, 15, 18, 13)
- Шестерни сменные метрические MN 2,25 - 2 (Z 57, 40)
- Кулачки обратные для 3-х кулачковый патрон 200 мм - 1 к-т
Инструмент
- Ключ для крепления заготовки в токарном патроне - 1
- Ключ для снятия токарного патрона - 1
- Ключ резцедержателя - 1
- Ключ рожковый - 6
- Отвертка шлицевая - 1
- Отвертка крестовая - 1
- Ключ торцевой шестигранный - 4 (6,8,10,12)
- Ключ радиусный - 1
- Штифт - 1
- Инструкция по эксплуатации - 1
