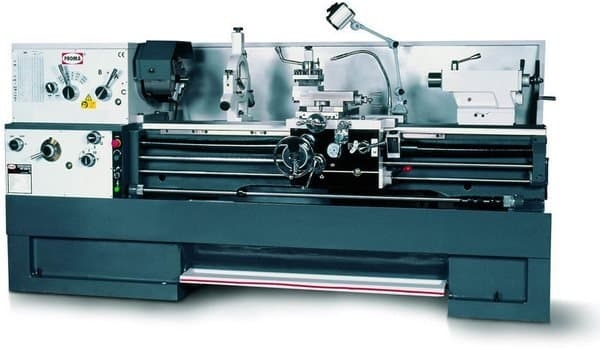

Универсальный токарный станок Proma SPF-1000PH

Преимущества универсального токарного станка Proma SPF-1000PH:

• Высокое качество исполнения и надежность
• Универсальность в применении
• Простота в настройке и использовании
• Эффективная система гарантийного обслуживания

Особенности универсального токарного станка Proma SPF-1000PH:

• Мощность: 5.5 кВт
• Диаметр обработки: 1000 мм
• Длина обработки: 3000 мм
• Система ЧПУ для точной настройки и контроля процесса

Универсальный токарный станок Proma SPF-1000PH предназначен для обработки деталей различной сложности из различных материалов. Благодаря своей универсальности, он подходит для использования в различных отраслях промышленности, таких как машиностроение, авиационная промышленность, судостроение и другие.

Этот токарный станок обеспечит высокую точность обработки и быструю смену инструмента, что значительно увеличит производительность вашего производства. Простота в настройке и использовании делает его идеальным выбором как для крупных предприятий, так и для небольших мастерских.

Универсальный токарный станок Proma SPF-1000PH предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п.

Описание универсального токарного станка Proma SPF-1000PH

• Станок широко используется в условиях серийного и мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.
• Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ.

Преимущества универсального токарного станка Proma SPF-1000PH

• Экономичный электродвигатель;
• Высокая точность обработки;
• Диаметр обточки над съёмной станиной - 690 мм;
• Длина съёмной станины - 200 мм;
• Продольная подача - 0.004-2.456 мм/об (122ст.);
• Поперечная подача - 0.016-0.982 мм/об (122ст.).

Особенности Proma SPF-1000PH

	Легкое управление Удобные переключатели скоростей позволяют легко и быстро настроить необходимый режим обработки.
	Безопасность Защитный экран делает работу безопасной для оператора.
	Удобство в работе Выдвигающаяся пиноль задней бабки, для более надежной фиксации заготовки в центрах.
	Функциональность Суппорт универсального токарного станка Proma SPF-1000PH 25015011 с возможностью подачи вперед и вбок позволяет выполнять фигурную проточку.
	Универсальность В резцедержатель устанавливается 4 резца - можно быстро перейти от одной операции к другой (проточка - отрезание или проточка - снятие фаски и так далее).

Основные узлы и агрегаты Proma SPF-1000PH

1. Основание
2. Коробка подач
3. Шпиндельная бабка
4. Зажимной патрон
5. Неподвижный люнет
6. Резцедержатель
7. Верхние салазки суппорта
8. Лампа местного освещения
9. Патрубок системы подачи СОЖ
10. Каретка суппорта
11. Задняя бабка
12. Кожух ходового винта
13. Ходовой вал
14. Станина
15. Фартук
16. Педаль ножного тормоза
17. Электрический блок управления

Станок PROMA SPF-1000PH состоит из:

Основания 1. К основанию крепится станина 14 с направляющими каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).

Суппорт состоит из: каретки 10, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.

На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 17.

Фартук крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.

Ходовой винт и ходовой вал монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.

На станине установлена задняя бабка 11, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.

Слева в основании установлен электродвигатель. Справа в основании установлена гидростанция системы подачи СОЖ.

Комплект поставки Proma SPF-1000PH

• Станок Proma SPF-1000PH - 1 шт.
• 3-х кулачковый патрон – ø250 мм - 1 шт.
• Кулачки обратные (комплект) - 1
• 4-х кулачковый патрон – ø320 мм - 1 шт.
• Планшайба – ø410 мм - 1 шт.
• Люнет подвижный - 1 шт.
• Люнет стационарный - 1 шт.
• Комплект сменных шестерен (6шт.) - 1 шт.
• Невращающийся центр Мк 3 - 2 шт.
• Втулка переходная Мк 5-Мк 7 - 1 шт.
• Ключи шестигранные 2,3,4,5,6,8,10 - 7 шт.
• Ключ патрона - 2 шт.
• Ключ резцедержателя - 1 шт.
• Ключи рожковые 9x11, 10x12, 12x14, 17x19 - 4 шт.
• Ключ радиусный 135х140 - 1 шт.
• Клин для снятия инструмента из пиноли - 1 шт.
• Установочные опоры с болтами - комплект
• Отвёртка крестовая - 1 шт.
• Отвёртка шлицевая - 1 шт.
• Инструкция по эксплуатации
• Упаковка

• Напряжение, В 380
• Масса, кг 2634
• Модель Proma SPF-1000PH
• Производство Китай
• Объем для доставки, м3 2.9
