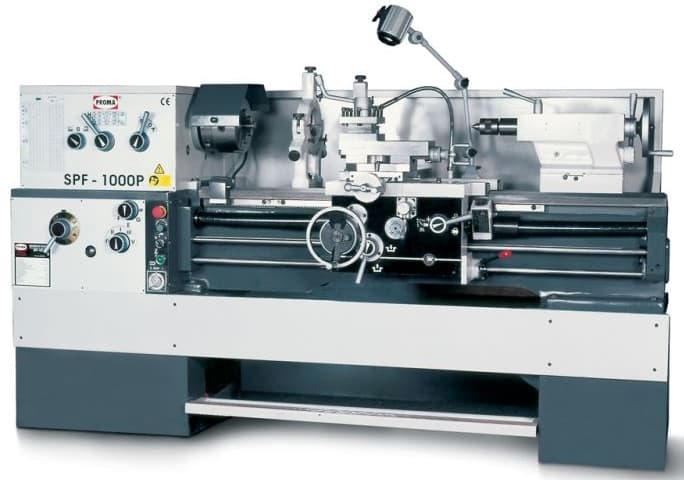

Универсальный токарный станок Proma SPF-1000P (исп.K)

Универсальный токарный станок с Proma SPF-1000P (исп.K)

Промышленное оборудование от компании 'Невастанкомаш' - это надежное и высококачественное оборудование для производства и ремонта различных деталей. Универсальный токарный станок с Proma SPF-1000P (исп.K) - это идеальное решение для широкого спектра задач по обработке металла.

Преимущества универсального токарного станка с Proma SPF-1000P (исп.K):

• Высокая производительность и точность обработки деталей
• Простая настройка и удобное управление
• Надежность и долговечность конструкции
• Многофункциональность и универсальность в использовании

Особенности универсального токарного станка с Proma SPF-1000P (исп.K):

• Мощность: 7,5 кВт
• Диаметр обработки: до 1000 мм
• Диаметр шпинделя: 80 мм

Назначение:

Универсальный токарный станок с Proma SPF-1000P (исп.K) предназначен для точной и эффективной обработки металлических деталей различной сложности.

Сферы применения:

Этот токарный станок идеально подходит для использования в производственных цехах, мастерских, автосервисах, металлообрабатывающих предприятиях и других отраслях промышленности.

Выбирая универсальный токарный станок с Proma SPF-1000P (исп.K) от компании 'Невастанкомаш', вы получаете надежное оборудование, которое поможет вам повысить производительность и качество вашей работы. Сделайте правильный выбор в пользу эффективности и надежности!

Универсальный токарный станок PROMA SPF-1000P с УЦИ предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ.

Данный станок широко используется в условиях мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

Преимущества SPF-1000P (исп.K)

• Все подвижные узлы работают в масляной ванне;
• Наличие устройства цифровой индикации;
• Установлена система СОЖ;
• Широкий спектр выполняемых операций;
• Ножной тормоз;
• Простое и удобное управление;
• Качественное исполнение;
• Кнопка аварийной остановки;
• Долгий срок эксплуатации.

Основные узлы и агрегаты

1. Тумба
2. Коробка подач
3. Шпиндельная бабка
4. Зажимной патрон
5. Неподвижный люнет
6. Резцедержатель
7. Верхние салазки суппорта
8. Лампа местного освещения
9. Каретка суппорта
10. Задняя бабка
11. Кожух ходового винта
12. Ходовой вал
13. Станина
14. Фартук
15. Педаль ножного тормоза
16. Электрический блок управления

К тумбам 1 крепится станина 13 с направляющими каретки суппорта 9 и задней бабки 10. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).

Суппорт станка состоит из: каретки 9, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.

На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 16.

Фартук 14 крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.

Ходовой винт и ходовой вал 12 монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.

На станине установлена задняя бабка 10, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.

В левой тумбе SPF-1000P установлен электродвигатель. В правой тумбе установлена гидростанция системы подачи СОЖ.

Особенности PROMA SPF-1000P

	Освещение Подсветка рабочей зоны позволяет работать в слабо освещенных помещениях без вреда для зрения.
	Безопасность Защитный экран эффективно предотвращает попадание посторонних предметов на шпиндель, что делает работу безопаснее.
	Обработка заготовок малого диаметра В конструкции станка предусмотрено наличие люнета, позволяющего работать с заготовками большой длины и малого диаметра, обеспечивая при этом равномерную обработку (без прогиба заготовки).
	Функциональность В резцедержатель устанавливается 4 резца, что гарантирует быстрый переход от одной операции к другой.
	Точность Продольная и поперечная подачи суппорта универсального токарного станка с УЦИ K PROMA SPF-1000P 25015010 осуществляются посредством высокоточных маховиков.
	Быстрая фиксация Задняя бабка имеет пиноль с ходом, что позволяет легко и быстро зафиксировать заготовку в центра и начать обработку.

Комплект поставки

• 3-х кулачковый патрон 200 мм (на станке) - 1
• Кулачки обратные (комплект) - 1
• 4-х кулачковый патрон 250 мм - 1
• Планшайба 400 мм - 1
• Центр невращающийся - 1
• Центр вращающийся - 1
• Люнет подвижный - 1
• Люнет стационарный - 1
• Сменные шестерни гитары подач Z-29; Z-30 - 2
• Втулка переходная Мк 6-Мк 4 - 1
• Ключи шестигранные 3,4,5,6,8,10 - 6
• Ключ патрона - 2
• Ключ радиусный 100 Х 110; 115 Х 130 - 2
• Ключ резцедержателя - 1
• Ключи рожковые, 17х19 - 1
• Инструкция по эксплуатации

• Масса, кг 1850
• Модель SPF-1000P (исп.K)
• Производство Китай
• Регулировка частоты вращения шпинделя Ступенчатая
• Макс. обороты 1800
• Объем для доставки, м3 2.83
• Уци Да
• рмц, мм 1000
• Ø обработки над супортом, мм 275
• Ø над станиной, мм 460
