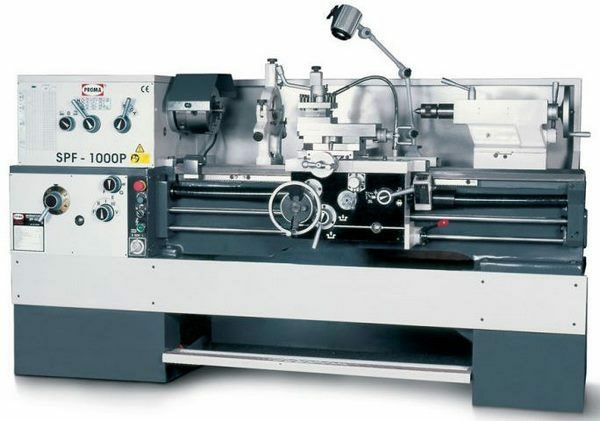

Универсальный токарный станок Proma SPF-1000P
Артикул: pro25100000
Универсальный токарный станок Proma SPF-1000P
Преимущества:
- Высокая производительность
- Надежность и долговечность
- Простота в эксплуатации
- Широкий диапазон настроек
Станок универсальный токарный SРF-1000P- это устройство, которое находит свое применение на складах, в ремонтных, слесарных, столярных мастерских, на производстве с небольшими оборотами товара. Часто используется в мебельной промышленности.
Принцип работы этого устройства основан на обработке тел вращения путем снятия с них стружки при обтачивании. Поэтому на таком станке обрабатываются
- конические,
- цилиндрические,
- круглые,
- фасонные поверхности.
Виды работ, которые можно проводить на станке SPF-1000P
На этом универсальном токарном станке можно осуществлять расширение и сверление отверстий, обрезку торцов, накатку рифлений, нарезку резьбы, обтачивание конических, цилиндрических и фасонных поверхностей, а также притирку.
Основные технические особенности устройства
- Потребляемая мощность станка составляет 5500 Вт.
- Длина обточки – 100 сантиметров.
- Диаметр обточки над станиной – 460 миллиметров, над суппортом – 270, над съемной станиной – 630.
- Масса станка – 1850 килограмм.
Основные узлы и детали оборудования
1. Тумба
2. Коробка подач
3. Шпиндельная бабка
4. Зажимной патрон
5. Неподвижный люнет
6. Резцедержатель
7. Верхние салазки суппорта
8. Лампа местного освещения
9. Каретка суппорта
10. Задняя бабка
11. Кожух ходового винта
12. Ходовой вал
13. Станина
14. Фартук
15. Педаль ножного тормоза
16. Электрический блок управления
К тумбам 1 крепится станина 13 с направляющими каретки суппорта 9 и задней бабки 10. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).
Суппорт состоит из: каретки 9, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.
На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 16.
Фартук 14 крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.
Ходовой винт и ходовой вал 12 монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.
На станине установлена задняя бабка 10, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.
В левой тумбе установлен электродвигатель. В правой тумбе установлена гидростанция системы подачи СОЖ.
Технические характеристики токарного станка PROMA SPF-1000P |
|
|---|---|
| Характеристика | Значение |
| Напряжение, В | 400 |
| Диаметр обточки над станиной, мм | 460 |
| Диаметр обточки над суппортом | 275 |
| Расстояние между центрами, мм | 1000 |
| Расстояние между направляющими, мм | 330 |
| Наличие УЦИ | опция |
| Конус шпинделя | МК-6 |
| Проходное отверстие шпинделя, мм | 52 |
| Обороты шпинделя, об/мин | 40-1800 |
| Количество скоростей шпинделя | 12 |
| Диаметр неподвижного люнета, мм | 20-180 |
| Диаметр подвижного люнета, мм | 12-90 |
| Ход пиноли задней бабки, мм | 170 |
| Диаметр пиноли задней бабки | 60 |
| Конус пиноли задней бабки | МК-4 |
| Ход поперечной каретки суппорта, мм | 280 |
| Ход салазок верхнего суппорта, мм | 135 |
| Макс. размер инструмента, мм | 25 |
| Шаг ходового винта, мм | 6 |
| Продольные подачи, мм/об | 0,04 – 2,456 |
| Количество продольных подач | 122 |
| Поперечные подачи, мм/об | 0,016-0,982 |
| Количество поперечных подач | 122 |
| Метрические резьбы, мм | 0,2-20 |
| Количество метрических резьб | 24 |
| Дюймовые резьбы, TPI | 1-72 |
| Количество дюймовых резьб | 61 |
| Электропитание, В | 400 |
| Выходная мощность | 5,5 кВт |
| Номинальный ток, А | 8 |
| Сечение силового кабеля (H07RN-F), мм | 4x6² |
| Устройство защиты потребителя, А | 32 |
| Длина, мм | 2360 |
| Ширина, мм | 1000 |
| Высота, мм | 1200 |
| Масса, кг | 1850 |
| Длина в упаковке, см | 246 |
| Ширина в упаковке, см | 112 |
| Высота в упаковке, см | 168 |
| Масса в упаковке, кг | 2050 |
Комплект поставки
| 3-х кулачковый патрон 200мм (на станке) | 1шт |
| Кулачки обратные (комплект) | 1 шт |
| 4-х кулачковый патрон 250мм | 1шт |
| Планшайба 400мм | 1 шт |
| Центр невращающийся | 1шт |
| Центр вращающийся | 1шт |
| Люнет подвижный | 1шт |
| Люнет стационарный | 1шт |
| Сменные шестерни гитары подач Z-29; Z-30 | 2шт |
| Втулка переходная Мк 6-Мк 4 | 1шт |
| Ключи шестигранные 3,4,5,6,8,10 | 6шт |
| Ключ патрона | 2шт |
| Ключ радиусный 100 Х 110; 115 Х 130 | 2шт |
| Ключ резцедержателя | 1шт |
| Ключи рожковые, 17х19 | 1шт |
| Инструкция по эксплуатации |
