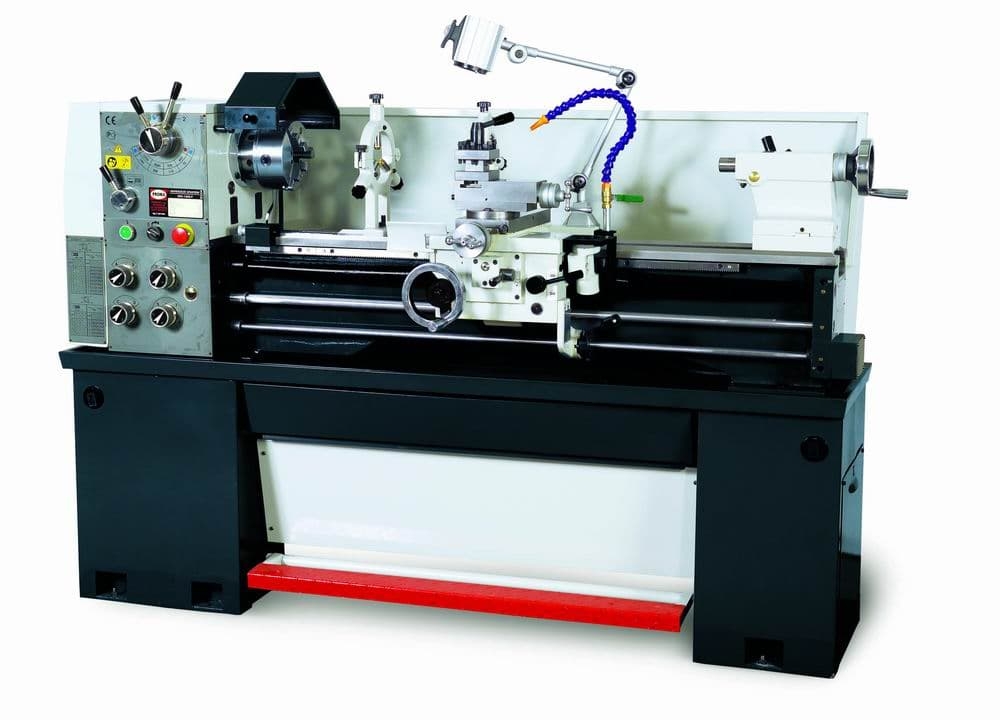

Токарно-винторезный станок Proma SPD-1000P

Описание товара

Токарно-винторезный станок Proma SPD-1000P - это надежное и высокоточное оборудование, которое позволяет производить различные виды обработки металла. Этот станок отличается высокой производительностью, точностью и надежностью.

Преимущества товара:

• Мощностьный электродвигатель обеспечивает высокую скорость обработки металла.
• Простота в эксплуатации и удобное управление.
• Компактный размер позволяет экономить место на производстве.
• Высокое качество исполнения и долгий срок службы.

Особенности товара:

• Максимальный диаметр обработки: 1000 мм.
• Длина обрабатываемого детали: 1500 мм.
• Система ЧПУ для точной настройки и контроля процесса обработки.
• Возможность работы с различными материалами: сталь, чугун, алюминий и другие.

Назначение и сферы применения:

Токарно-винторезный станок Proma SPD-1000P идеально подходит для производства деталей, заготовок, валов, шестерен и других металлических изделий. Он широко применяется в машиностроении, автомобильной промышленности, аэрокосмической отрасли и других областях.

Универсальный токарный станок Proma SPD-1000P с УЦИ предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ.

Данный станок широко используется в условиях мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

Универсальный токарно-винторезный станок PROMA SPD-1000P 25015002 - это универсальный инструмент для обработки металлических изделий. Токарно-винторезный станок позволяет выполнять проточку и нарезание резьбы, сверление или снятие фасок. Станок имеет небольшие габариты и может быть размещен в любом помещении с трехфазным питанием. Такое оборудование находит широкое применение в мелкосерийном производстве, ремонтных и слесарных мастерских.

Преимущества

• Сверление;
• Экономичный электродвигатель;
• Высокая точность обработки;
• Люнет - для обработки длинный заготовок малого диаметра;
• Небольшие габариты.

Особенности PROMA SPD-1000P

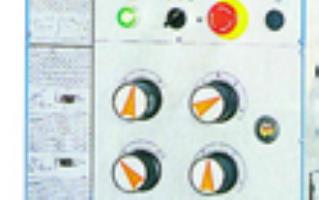

	Легкое управление Удобные переключатели скоростей позволяют легко и быстро настроить необходимый режим обработки.
	Безопасность Защитный экран увеличивает безопасность оператора во время работы.

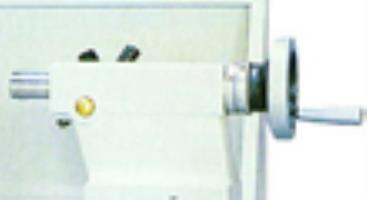

	Удобство в работе Выдвигающаяся пиноль задней бабки - для более надежной фиксации заготовки в центрах.
	Функциональность Суппорт универсального токарно-винторезного станка PROMA SPD-1000P 25015002 с возможностью подачи вперед и вбок - для выполнения фигурной проточки.
	Универсальность В резцедержатель устанавливается четыре резца - для быстрого перехода от одной операции к другой (проточка - отрезание или проточка - снятие фаски).

Основные узлы и агрегаты

1. Тумба
2. Коробка подач
3. Шпиндельная бабка
4. Зажимной патрон
5. Подвижный люнет
6. Лампа местного освещения
7. Резцедержатель
8. Верхние салазки суппорта
9. Каретка суппорта
10. Задняя бабка
11. Ходовой винт
12. Ходовой вал
13. Педаль ножного тормоза
14. Фартук

К тумбам 1 крепится станина с направляющими каретки суппорта 9 и задней бабки 10. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик). Суппорт станка Proma SPD-1000P состоит из: каретки 9, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 8, несущих резцедержатель 7. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.

На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал 12 или ходовой винт 11. В корпусе шпиндельной установлен электрический блок управления.

Фартук 14 крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.

Ходовой винт 11 и ходовой вал 12 монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.

На станине установлена задняя бабка 10, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину 5. В правой тумбе установлена гидростанция системы подачи СОЖ.

Комплект поставки

• Патрон 3х кулачковый Ø160 мм - 1 шт
• Кулачки обратные (комплект) - 1 шт
• Патрон 4-х кулачковый Ø160мм - 1 шт
• Планшайба Ø300мм - 1 шт
• Люнет подвижный - 1 шт
• Люнет стационарный - 1 шт
• Сменная шестерня z-40 - 1 шт
• Маслёнка - 1 шт
• Отвёртка шлицевая - 1 шт
• Отвёртка крестовая - 1 шт
• Червячный вал - 1 шт
• Червячное колесо - 1 шт
• Штифт - 2 шт
• Болт м8х35 - 2 шт
• Невращающийся центр Мк 3 - 2шт
• Втулка переходная Мк 5-Мк 3 - 1 шт
• Ключи шестигранные 2,3,4,5,6,8 - 6 шт
• Ключ патрона - 2 шт
• Ключ резцедержателя - 1 шт
• Ключи рожковые 9х11, 10х12,12х14 - 3 шт
• Инструкция по эксплуатации токарно-винторезного станка

• Напряжение, В 380
• Масса, кг 500
• Модель Proma SPD-1000P
• Производство Китай
• Регулировка частоты вращения шпинделя Ступенчатая
• Макс. обороты 2000
• Ø отв, мм 38
• Уци Нет
• рмц, мм 1000
• Ø обработки над супортом, мм 223
• Ø над станиной, мм 358
