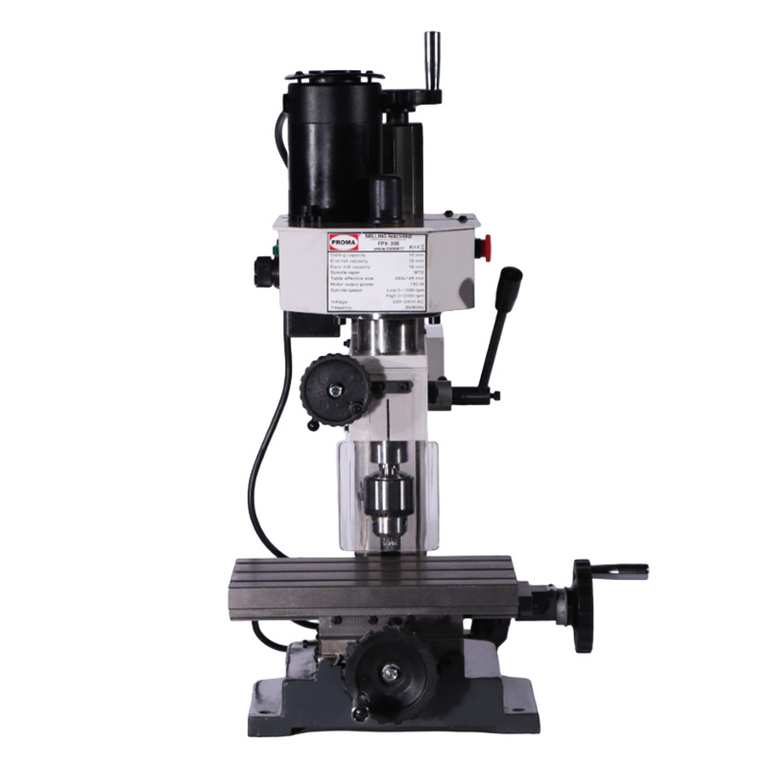

Фрезерный станок по металлу Proma FPX-20E
Артикул: pro25000017
Промышленный фрезерный станок Proma FPX-20E - это надежное и мощное оборудование, которое поможет вам быстро и качественно обрабатывать металлические детали. Благодаря своей высокой производительности и точности, этот станок станет незаменимым помощником на вашем производстве.
Фрезерный станок Proma FPX-20E идеально подходит для использования в металлообрабатывающих производствах, станко- и автоматизированных линиях, а также в ремонтных и производственных цехах. С его помощью вы сможете быстро и качественно выполнять различные виды обработки металла, увеличивая производительность вашего предприятия.
Мини фрезерный станок FPX-20E предназначен для обработки лёгких и небольших деталей или корпусов из различных материалов в условиях мелкосерийного производства, а так же в домашних мастерских, благодаря малым габаритам, низкому потреблению мощности и возможности подключения к бытовой сети 220 вольт.
В данной модели предусмотрена тонкая подача шпинделя и регулировка глубины сверления. На станке можно выполнять сверление, фрезерование и другие операции обработки осевым режущим инструментом.
Особенности станка proma fpx-20e
 |
Точная подача шпинделя |
 |
Плавная регулировка скорости оборотов шпинделя |
 |
Эргономичные рукоятки Особая обточка рукояток позволяет работать с большим комфортом, исключая мозоли и быструю усталость. |
 |

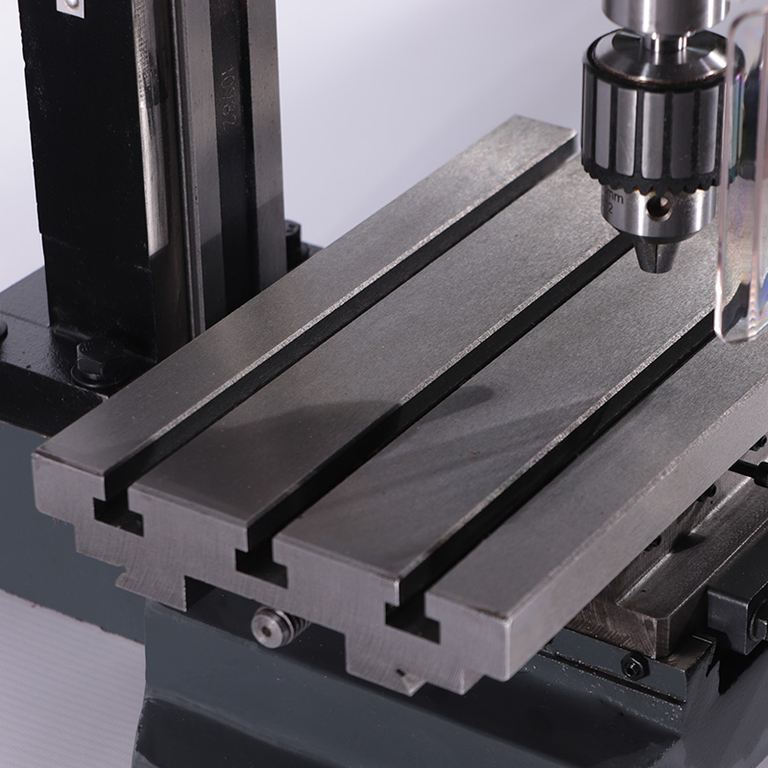

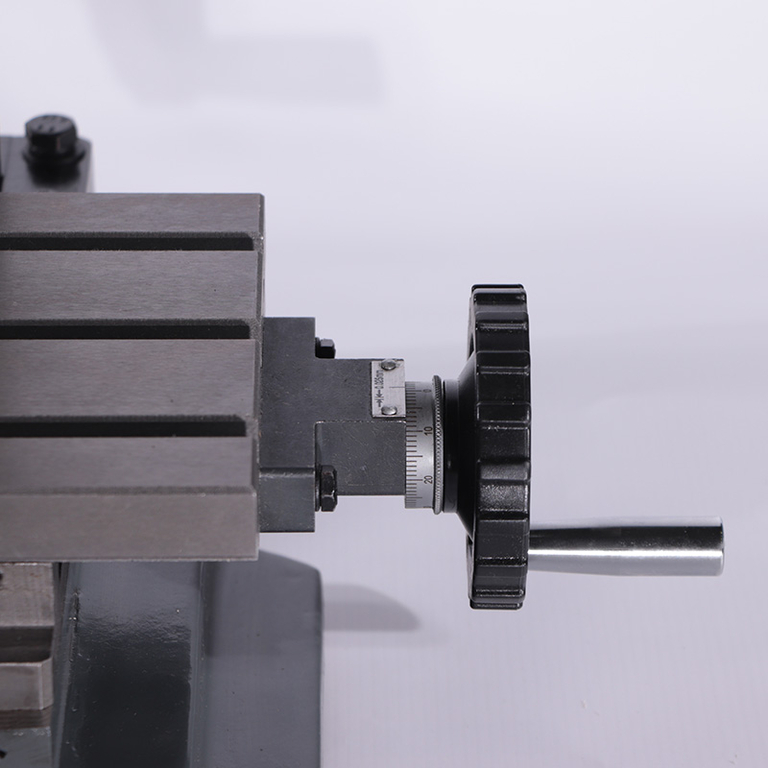

Точное позиционирование заготовки Крестообразный стол с направляющими типа "ласточкин хвост" позволяет максимально точно установить деталь для обработки. |
 |
Мощный двигатель Станок оснащен надежным мощным двигателем, гарантирующим длительную бесперебойную работу. |
Преимущества proma fpx-20e
- Высокая производительность и точность обработки
- Простота в настройке и эксплуатации
- Надежность и долговечность
- Многофункциональность - подходит для обработки различных металлических материалов

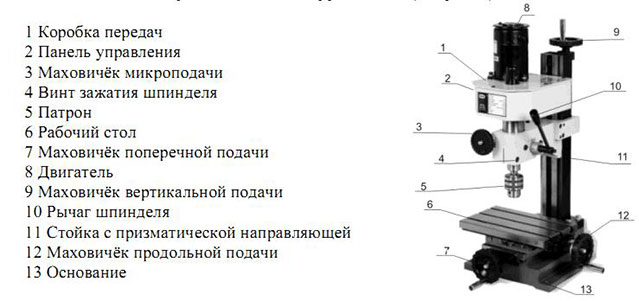

Основные узлы и детали оборудования

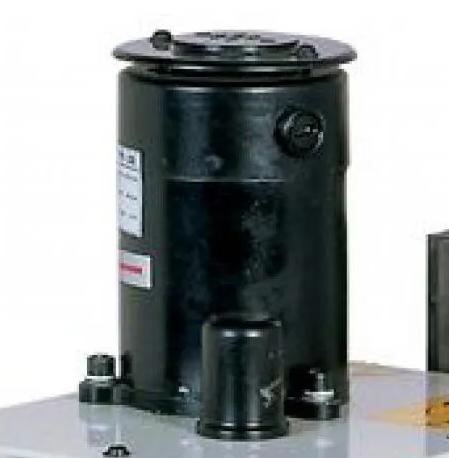

Привод мини фрезерного станка обеспечивается коллекторным двигателем с постоянными магнитами. Диапазоны оборотов выбираются с помощью двухскоростной коробки передач (H и L). Плавная регулировка скорости вращения шпинделя обеспечивает потенциометр, благодаря которому можно установить любую скорость вращения в выбранном диапазоне.

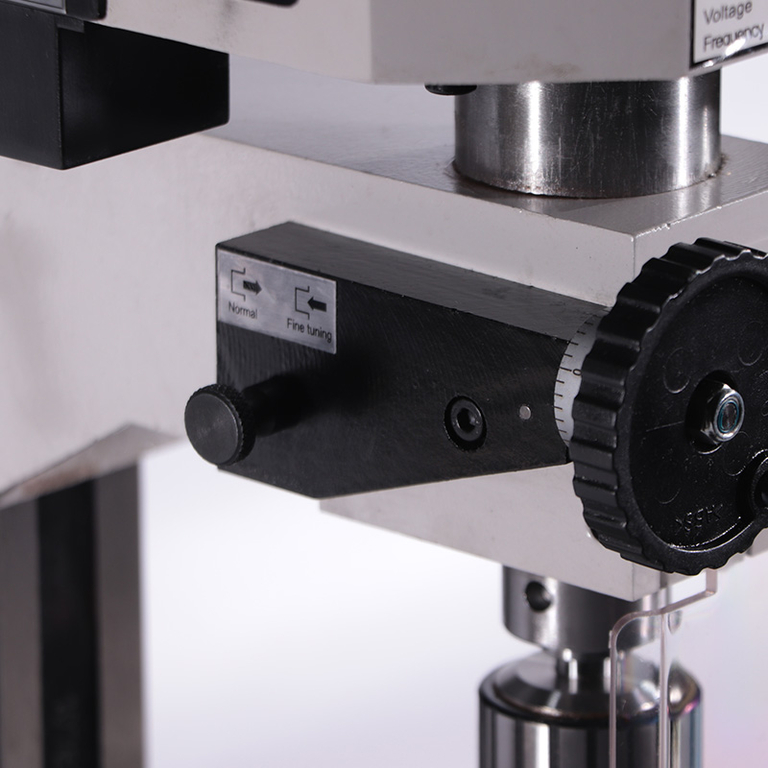

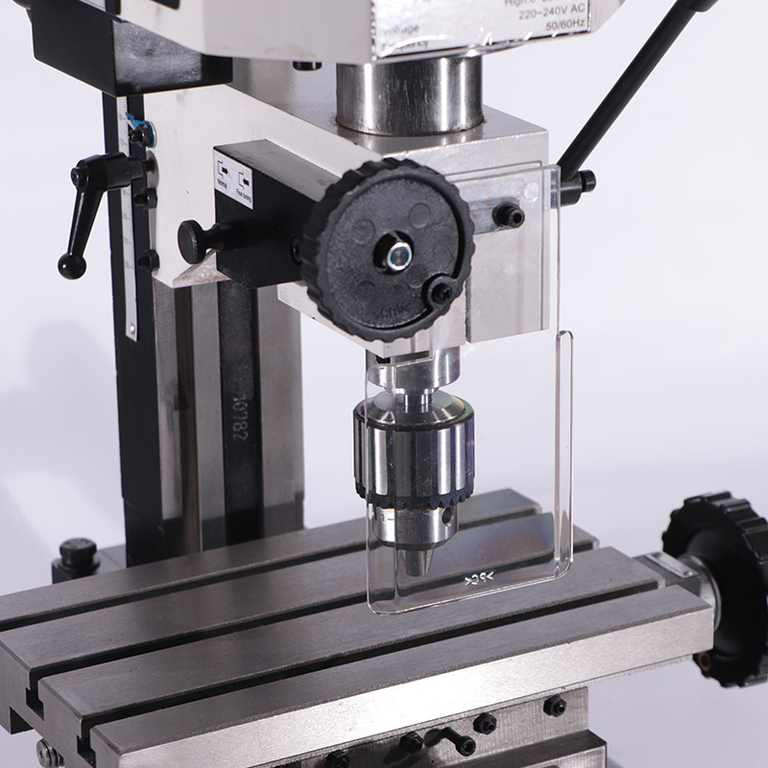

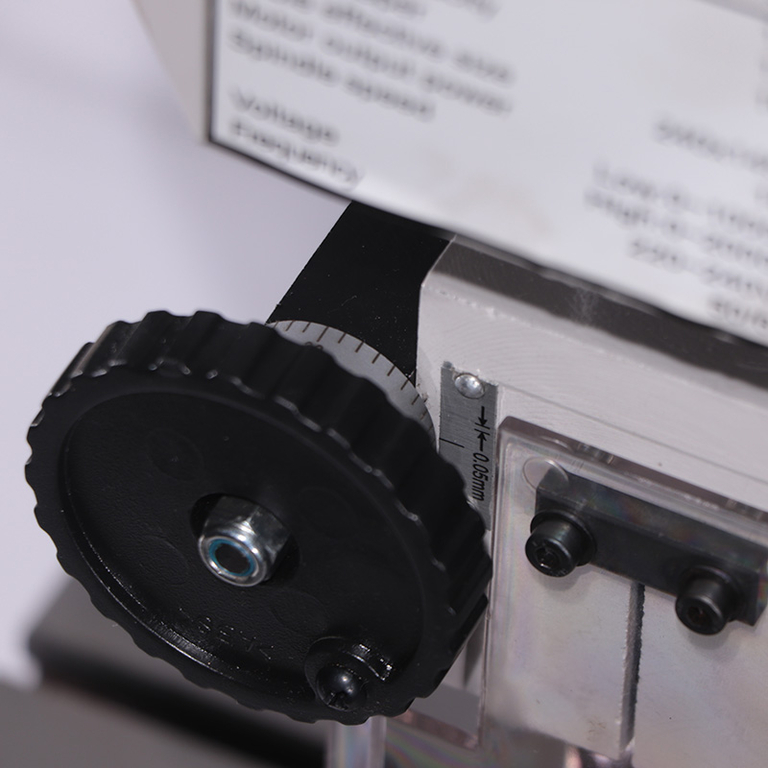

Подача шпинделя осуществляется двумя способами. Один способ – посредством рычага подачи, который служит, прежде всего, для сверления или чернового прохода при фрезеровании (максимум 2мм за проход). Другой способ – с помощью микроподачи. Её включение производится рычажком в положение «А» (рис.5). При помощи червячной передачи, вращая маховичёк микроподачи, посредством лимба, можно достичь требуемой глубины обработки. После установки глубины, необходимо зажать шпиндель зажимным болтом 4.
Технические характеристики
| Напряжение, в | 230 |
| Максимальный диаметр сверления сталь, мм | 8 |
| Максимальный диаметр сверления чугун, мм | 10 |
| Максимальный диаметр торцевой фрезы, мм | 25 |
| Максимальный диаметр концевой фрезы, мм | 12 |
| Максимальный диаметр нарезаемой резьбы, мм | 6 |
| Сверлильный патрон, мм | 1-13 |
| Частота вращения вертикального шпинделя, об/мин | 100-2000, 100-1000 |
| Количество скоростей вертикального шпинделя, шт | 2 |
| Диаметр пиноли, мм | 40 |
| Шомпол, м | 12 |
| Конус вертикального шпинделя, мк | 2 |
| Диапазон поворота стойки (вправо/влево), град. | ±45 |
| Расстояние от вертикального шпинделя до стола, мм | 250 |
| Расстояние от вертикального шпинделя до стойки, мм | 140 |
| Размер стола по оси x и y, мм | 240х145 |
| Ход стола по оси x и y, мм | 180х90 |
| Ход головы по оси z, мм | нет |
| Ширина т-образного паза стола, мм | 8 |
| Расстояние между пазами стола, мм | 45 |
| Количество т-образных пазов стола, шт | 3 |
| Тип двигателя | коллекторный |
| Мощность вертикального двигателя, квт | 0,15 |
| Масса станка (брутто), кг. | 25(30) |
Комплект поставки

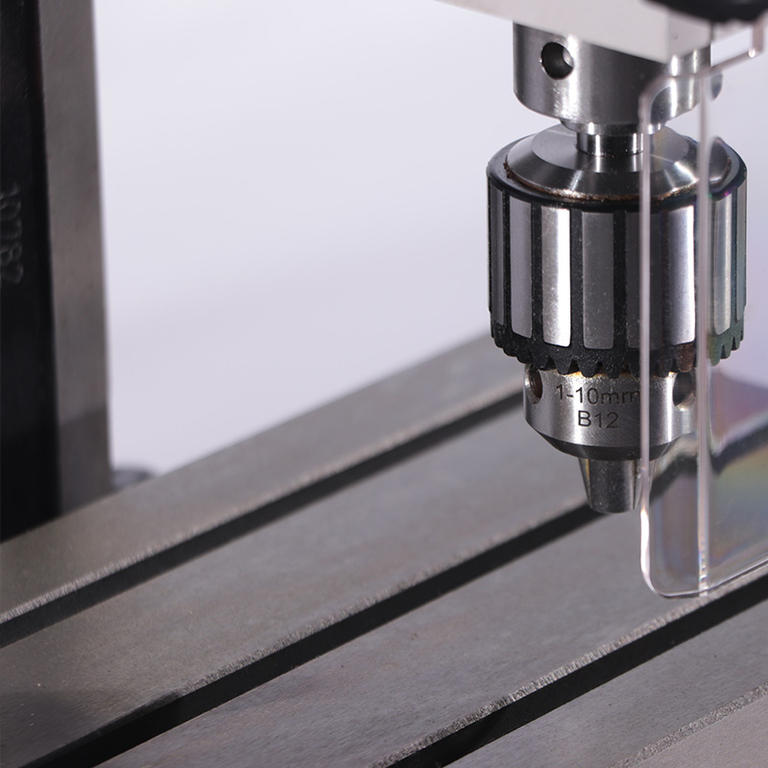

- Патрон 1-10мм В12 - 1шт
- Конус патрона МК2 - 1шт
- Инструментальный болт - 1шт
- Стопор шпинделя - 1шт.
- Маслёнка - 1шт.
- Ручки штурвалов - 4шт.
- Сухари Т-образного стола - 4шт.
- Инструмент:Ключ сверлильного патрона - 1шт.
- Ключ торцовый шестигранный 6 и 3мм - 2 шт.
- Ключ гаечный 8х10 и 7х5,5мм - 2шт.
- Ключ радиусный 38х42мм - 1 шт.
- Инструкция по эксплуатации
