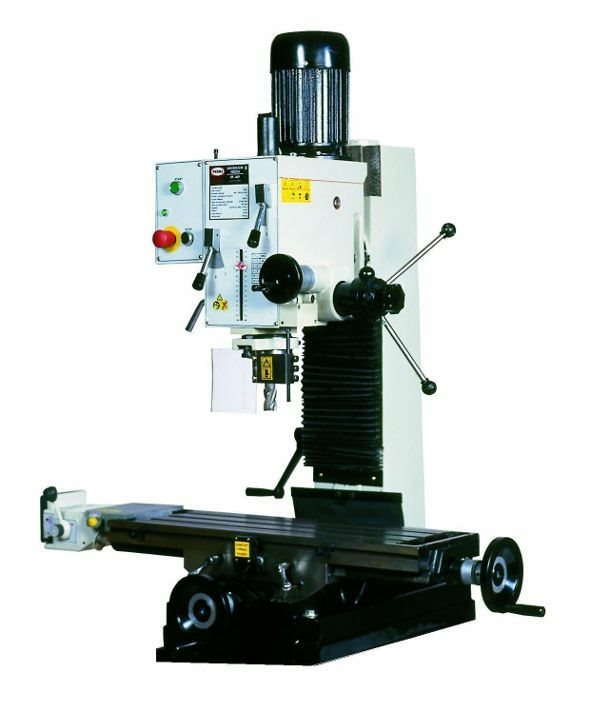

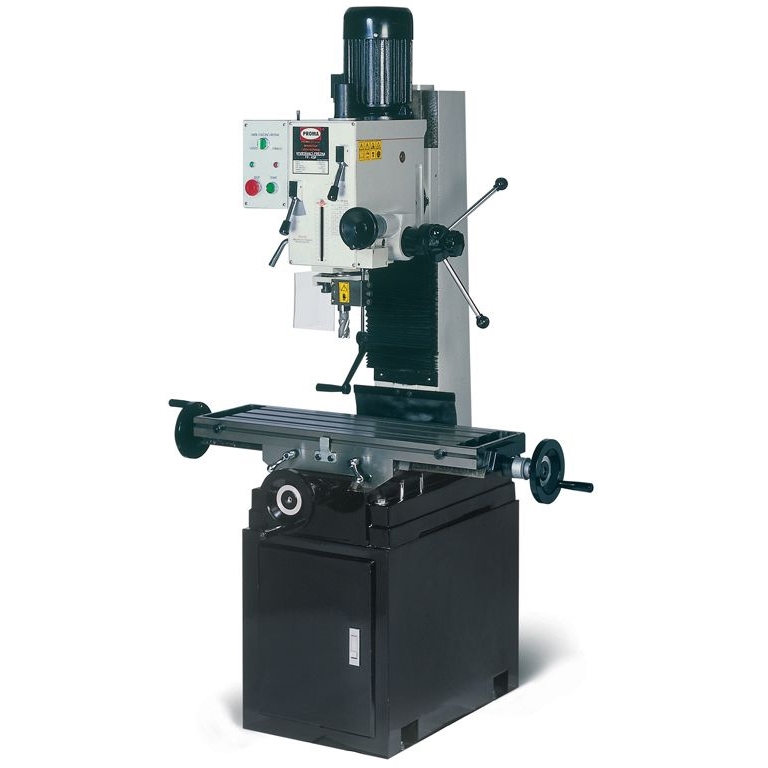

Вертикально-фрезерный станок Proma FP-45P

Вертикально-фрезерный станок Proma FP-45P

Преимущества:

• Мощный и надежный станок для обработки различных материалов
• Высокая точность и качество обработки деталей
• Простота в использовании и настройке
• Надежность и долгий срок службы

Особенности:

• Встроенная система ЧПУ для точной установки параметров обработки
• Широкий диапазон скоростей и подач для различных видов работ
• Компактный и эргономичный дизайн для экономии места в цехе
• Высокая производительность и эффективность работы

Назначение:

Вертикально-фрезерный станок Proma FP-45P предназначен для точной и качественной обработки металлических и неметаллических деталей различной сложности.

Сферы применения:

• Машиностроение
• Авиационная промышленность
• Автомобильная промышленность
• Электроника
• Инженерное производство

Фрезерный настольный станок PROMA FP-45P предназначен для выполнения операций фрезерования различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства.

Предназначен для использованию на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.

Станок имеет шесть скоростей вращения шпинделя - для выбора оптимального режима работы в зависимости от выполняемой операции. Опционально можно приобрести: подставка (высота 510 мм), подставка (высота 700 мм), продольная подача PS-201/45, частотный преобразователь FMO-2 для плавного изменения оборотов, цифровой отсчет.

За отдельную плату станок может комплектоваться устройством плавной регулировки частоты оборотов шпинделя FMO-2, а также приводом продольной подачи стола PS-201.

Преимущества

• Точное сверление на заданную глубину;
• В основании предусмотрен ящик для хранения инструмента и оснастки;
• Микроподача шпинделя;
• Мощный трехфазный двигатель;
• Малые габариты.

Особенности PROMA FP-45P

	Безопасность Защитный экран фрезерного станка Proma FP-45P 25330045 обеспечивает безопасность оператора во время работы.
	Удобство в работе Рукоять опускания шпинделя имеет пластиковый наконечник, который предотвращает соскальзывание руки во время работы.

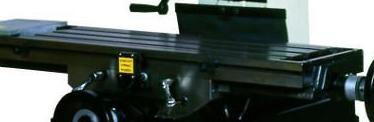

	Функциональность Стол перемещается в двух плоскостях, за счет чего можно выполнять фигурную проточку с большой точностью.
	Универсальность Т-образные пазы на рабочем столе служат для установки дополнительного оборудования, такого как: делительная головка или держатели. Это значительно расширяет возможности станка.
	Устойчивость Основание станка можно закрепить болтами к полу, для устойчивости во время работы.

Основные узлы и детали PROMA FP-45P

1. Электродвигатель главного привода.
2. Фрезерная головка с коробкой передач.
3. Пульт управления.
4. Ручка переключения диапазона скоростей шпинделя.
5. Ручка переключения скорости вращения шпинделя.
6. Маховик микроподачи шпинделя.
7. Ручки подачи шпинделя.
8. Защитный экран.
9. Ручка перемещения фрезерной головки.
10. Стол крестообразный.
11. Маховик ручной поперечной подачи.
12. Механическая продольная подача (опция)
13. Электромеханический привод поперечной подачи.
14. Основание станка

Корпусные детали станка FP – 45 P, стол 10 и основание 14 изготовлены из чугуна, что придаёт станку жёсткость и устойчивость к вибрациям. Главный привод фрезерного станка обеспечивается асинхронным двигателем 1, который соединён с коробкой передач. Фрезерная головка с коробкой передач 2 сконструирована так, что может наклоняться вправо и влево, на стойке фрезерного станка для работы шпинделя под углом. Стойка фрезерного станка установлена на основании 14, составной частью которого является крестообразный подвижный стол. Продольная подача стола производится вручную с помощью моховика 12. Поперечная подача стола производится вручную или с помощью электромеханического привода 13.

Комплект поставки

• Оправка для патрона MK III В18 - 1 шт.
• Патрон сверлильный 3-16 В18 - 1 шт.
• Ручка вертикального перемещения шпиндельной головки - 1 шт.
• Штурвал подачи стола - 3 шт.
• Штурвал тонкой подачи шпинделя - 1 шт.
• Ручка для штурвала перемещения стола - 3 шт.
• Ручки для перемещения пиноли шпинделя - 3 шт.
• Ручка для штурвала тонкой подачи шпинделя - 1 шт.
• Штанга М12 для крепления инструмента - 1 шт.
• Соединительный кабель с разъёмом - 1 шт.
• Защитный экран - 1 шт.

Инструмент

• Ключ сверлильного патрона - 1 шт.
• Ключ торцевой шестигранный 6; 5 - 2 шт.
• Ключ рожковый 22х24 - 1 шт.
• Клин для снятия инструмента - 1 шт.

Инструкция по эксплуатации

• Напряжение, В 380
• Мощность, кВт 1.5
• Масса, кг 310
• Модель Proma FP-45P
• Производство Китай
• Конус шпинделя КМ4
• Ø Сверления, мм 45
• Вылет шпинделя, мм 284
• Макс. обороты 1250
• Объем для доставки, м3 0.35
• Длина стола, мм 800
• Уци Нет
