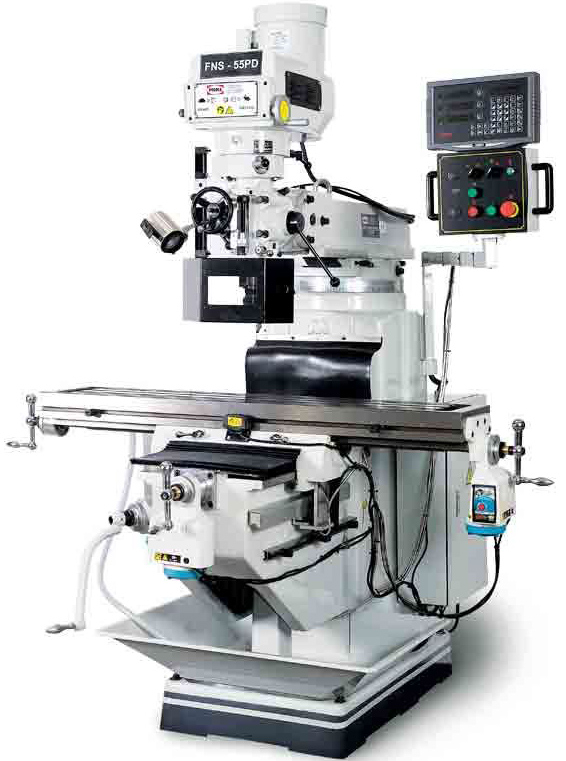

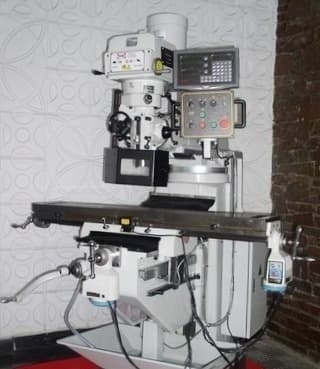

Широкоуниверсальный фрезерный станок Proma FNS-55PD с УЦИ

Широкоуниверсальный фрезерный станок Proma FNS-55PD с УЦИ

Широкоуниверсальный фрезерный станок Proma FNS-55PD с УЦИ - это надежное и мощное оборудование, которое позволит вам выполнять широкий спектр работ с высокой точностью и эффективностью. Этот станок идеально подходит для производства деталей различной сложности в промышленности.

Преимущества:

• Управление через УЦИ для удобства и точности работы
• Мощный двигатель обеспечивает высокую производительность
• Широкий диапазон скоростей для различных материалов
• Прочная конструкция для долговечности и надежности
• Высокая точность обработки деталей

Особенности:

• Максимальный диаметр фрезы: 55 мм
• Максимальная длина обрабатываемой детали: 500 мм
• Управление станком с помощью УЦИ
• Возможность программирования различных операций

Назначение:

Широкоуниверсальный фрезерный станок Proma FNS-55PD с УЦИ предназначен для точной обработки металлических и неметаллических деталей различной сложности. Он идеально подходит для производства промышленных изделий, запчастей и компонентов.

Сферы применения:

• Машиностроение
• Автомобилестроение
• Электроника
• Мебельное производство
• И другие отрасли промышленности

Универсальный фрезерный станок PROMA FNS–55PD с УЦИ предназначен для обработки резанием при помощи осевого режущего инструмента, наружных и внутренних плоских и фасонных поверхностей, пазов, уступов, тел вращения, отверстий, резьбовых соединений, зубьев зубчатых колёс и т.п. Станок находит широкое применение в мелкосерийном производстве и в производстве средней серии, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п. Станок имеет девять ступеней вращения шпинделя при горизонтальной обработке и восемь ступеней при вертикальной обработке, это повышает эффективность обработки деталей. На цифровом дисплее отображается скорость вращения шпинделя и положение стола в двух плоскостях, что обеспечивает удобство контроля рабочего процесса оператором.

В данной модели установлено устройство цифрового измерения по трём осям, ускоренная вертикальная подача консоли, предусмотрена автоматическая подача стола в обоих направлениях, рабочее освещение и система охлаждения СОЖ. На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции.

Преимущества

• Мощный трехфазный электродвигатель;
• Автоматическая подача;
• Система охлаждения;
• Устойчивая массивная конструкция;
• Высокая точность обработки;
• Малые габариты.

Особенности PROMA FNS-55PD

	Безопасность Защитный экран универсального фрезерного станка Proma FNS-55PD 25006325 обеспечивает безопасность оператора во время работы.
	Визуальный контроль За счет цифрового дисплея можно визуально контролировать все параметры работы станка.
	Функциональность Стол фрезерного станка перемещается в двух плоскостях, за счет чего можно выполнять фигурную проточку с большой точностью.
	Универсальность Т-образные пазы на рабочем столе служат для установки дополнительного оборудования, такого как: делительная головка или держатели. Это значительно расширяет возможности станка.
	Освещение Эффективная подсветка рабочей зоны снижает нагрузку на глаза оператора.

Основные узлы и детали

1. Станина
2. Хобот
3. Шпиндельная головка
4. Электродвигатель
5. Коробка скоростей
6. Пульт управления
7. Дисплей
8. Стол
9. Поддон
10. Основание
11. Консоль

Фрезерный станок FNS-55PD PROMA состоит из следующих основных узлов: станина 1, хобот 2, шпиндельная головка 3, электродвигатель, коробка скоростей 5, стол 8, основание 10 и консоль 11.

Базой станка является станина 1, жестко закрепленная к основанию 10. По вертикальным направляющим станины движется консоль 11 (ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении механизм стол-салазки (подача по оси Y), а по направляющим салазок в продольном направлении – стол 8 (подача по оси X). Спереди консоли смонтирован электрический привод поперечной подачи (ось Y). На правом торце стола смонтирован электрический привод продольной подачи (ось X).

На станине установлен хобот 2, который вращается на 3600 вокруг своей оси по горизонтали и перемещается вперед-назад. Фрезерная головка, состоящая из шпиндельной головки 3, коробки скоростей 5 и электродвигателя 4 закреплена на переднем торце хобота 2. Фрезерная головка наклоняется вправо- влево на 90° и вперёд-назад на 45°. В шпиндельной головке 3 смонтирован шпиндельный узел, а шпиндель в пиноле на шарикоподшипниках. Ручная подача шпинделя осуществляется вращением вала-шестерни и перемещением пиноли. Шпиндель оснащён конусом ISO 40 (DIN 2080), в который можно вставить сверлильный патрон на оправке или инструмент с конусом ISO 40 (DIN 2080). Главное движение шпиндель получает от электродвигателя 4 через коробку скоростей 5 (бесступенчатого вариатора с раздвижными коническими шкивами) и блока шестерен, позволяющий изменять диапазон скоростей вращения шпинделя. В шпиндельной головке установлен механизм вертикального механического перемещения шпинделя.

Комплект поставки

• Направляющая горизонтального шпинделя - 1 шт.
• Оправка горизонтального шпинделя - 1 шт.
• Серьга горизонтального шпинделя - 1 шт.
• Тяга для зажима инструмента в шпинделе - 2 шт.
• Фартук защитный - 1 шт.
• Пластина крепления фартука - 2 шт.
• Анкерный болт М16x450 мм. - 4 шт.
• Гайка М16 - 4 шт.
• Шайба 16 ×31×3 мм - 4 шт.
• Ручка перемещения консоли - 1 шт.
• Оправка с поперечной канавкой - 1 шт.

Инструмент:

• Ключ торцевой шестигранный 5; 6; 8; 10; 12 мм - 5 шт.
• Ключ рожковый 21х24 - 1 шт.
• Ключ рожковый 21x24; 16x18; 8x10 мм - 3 шт.
• Ключ накидной 21x24 мм - 1 шт.

Инструкция по эксплуатации

• Напряжение, В 380
• Мощность, кВт 2.25
• Масса, кг 1180
• Модель Proma FNS-55PD
• Производство Чехия
• Конус шпинделя ISO40
• Макс. обороты 4200
• Объем для доставки, м3 8
• Длина стола, мм 1370
• Уци Да
