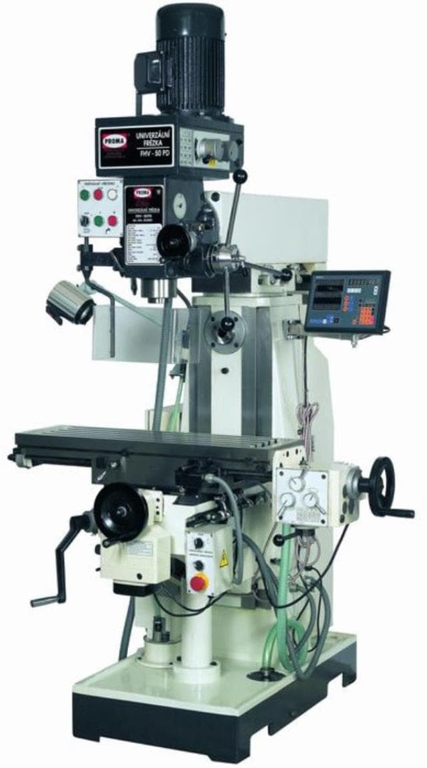

Универсальный фрезерный станок Proma FHV-50PD с УЦИ

Универсальный фрезерный станок Proma FHV-50PD с УЦИ

Универсальный фрезерный станок Proma FHV-50PD с УЦИ - это надежное и мощное оборудование, которое поможет вам значительно увеличить производительность и качество вашей работы.

Особенности товара:

• Универсальность - станок подходит для обработки различных материалов, таких как металл, дерево, пластик и другие.
• Высокая точность и качество обработки благодаря применению УЦИ (управление числовым программным управлением).
• Мощность и надежность - станок оснащен мощным двигателем, который обеспечивает стабильную работу на протяжении длительного времени.
• Простота в использовании - удобный интерфейс позволяет быстро настроить станок и начать работу.
• Надежность и долгий срок службы - Proma FHV-50PD изготовлен из высококачественных материалов, что обеспечивает его долговечность и надежность.

Преимущества товара:

• Повышение производительности и качества обработки материалов.
• Экономия времени и сил оператора благодаря автоматизированному управлению.
• Возможность обработки различных материалов на одном станке.
• Гарантия качества и надежности от производителя.
• Широкие возможности применения в различных сферах промышленности.

Универсальный фрезерный станок Proma FHV-50PD с УЦИ - отличный выбор для предприятий, занимающихся производством и обработкой материалов. Надежность, высокая производительность и качество обработки делают этот станок незаменимым инструментом для вашего бизнеса.

Вертикальный фрезерный станок PROMA FHV-50PD с УЦИ предназначен для обработки деталей или корпусов из различных материалов в условиях среднесерийного и мелкосерийного производства, а так же в ремонтных цехах и мастерских. В данной модели установлено рабочее освещение, устройство цифрового измерения по двум осям, автоматическая подача стола по двум направлениям, предусмотрена тонкая подача шпинделя, регулировка глубины сверления и система охлаждения СОЖ.

На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции обработки осевым режущим инструментом.

Преимущества

• Мощный трехфазный электродвигатель;
• Автоматическая подача;
• Система охлаждения;
• Устойчивая массивная конструкция;
• Высокая точность обработки;
• Цифровое измерение;
• Малые габариты.

Особенности PROMA FHV-50PD

	Удобство в работе Рукоять опускания шпинделя имеет пластиковый наконечник, который предотвращает соскальзывание руки во время работы.
	Безопасность Защитный экран универсального фрезерного станка Proma FHV-50PD 25330051 делает работу безопасной для оператора.
	Функциональность Стол перемещается в двух плоскостях, за счет чего можно выполнять фигурную проточку с большой точностью.
	Универсальность Т-образные пазы на рабочем столе служат для установки дополнительного оборудования, такого как: делительная головка или держатели. Это значительно расширяет возможности станка.
	Освещение Эффективная подсветка рабочей зоны снижает нагрузку на глаза оператора.

Основные узлы и детали

1. Основание.
2. Частотный преобразователь поперечной подачи стола.
3. Шпиндельная головка.
4. Стол.
5. Пульт управления.
6. Коробка скоростей вертикального шпинделя.
7. Электродвигатель привода вертикального шпинделя.
8. Хобот.
9. Горизонтальный шпиндель.
10. Пульт управления считывающих устройств.
11. Станина.
12. Коробка продольной подачи стола.
13. Консоль.

Фрезерный станок FHV-50PD состоит из следующих основных узлов: станина 11, хобот 8, шпиндельная головка 3, электродвигатель привода вертикального шпинделя 7, коробка скоростей вертикального шпинделя 6, стол 3, основание 1 и консоль 13.

Базой станка является станина 11, жестко закрепленная к основанию 1. По вертикальным направляющим станины движется консоль 13 ( ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении механизм стол-салазки ( подача по оси Y), а по направляющим салазок в продольном направлении – стол 4 ( подача по оси X). Спереди консоли смонтирован частотный преобразователь поперечной подачи стола. На правом торце стола смонтирована коробка продольной подачи стола 12. На станине установлен хобот 8, который вращается на 3600 вокруг своей оси по горизонтали и перемещается вперед-назад. Фрезерная головка состоящая из шпиндельной головки 3 вертикального шпинделя, коробки скоростей 6 и электродвигателя 7 закреплена на переднем торце хобота 2. Фрезерная головка наклоняется вправо- влево ±60?. В шпиндельной головке 3 смонтирован шпиндельный узел, а шпиндель в пиноле на шарикоподшипниках. Ручная подача шпинделя осуществляется вращением вала-шестерни и перемещением пиноли. Шпиндель оснащён конусом МкIV, в который можно вставить сверлильный патрон на оправке или инструмент с конусом МкIV. Главное движение шпиндель получает от электродвигателя 7 через коробку скоростей 6. Горизонтальный шпиндель 9 смонтирован в станине на шарикоподшипниках. Главное движение шпиндель получает от отдельного электродвигателя установленного внизу станины через ремённую передачу.

Фрезерный станок FHV-50PD оснащён линейками цифрового отчёта перемещения стола по осям X, Y и пульт управления считывающих устройств 10.

Комплект поставки

• Оправка для патрона MK 4 В18 - 1 шт.
• Оправка расточная - 1 шт.
• Патрон сверлильный 1-16 В18 - 1 шт.
• Штурвал подачи стола - 2 шт.
• Штурвал тонкой подачи шпинделя - 1 шт.
• Рукоятка консоли - 1 шт.
• Ручки для перемещения пиноли шпинделя - 3 шт.
• Ручка для штурвала тонкой подачи шпинделя - 1 шт.
• Штанга М14х420 и М14хх290 для крепления инструмента - 2 шт.
• Оправка горизонтального шпинделя L 395 O 22 и 27 мм - 2 шт.
• Защитный экран - 1 шт.

Инструмент

• Ключ сверлильного патрона - 1 шт.
• Ключ торцевой шестигранный 5 мм - 1 шт.
• Ключ рожковый 21х24 - 1 шт.
• Клин для снятия инструмента - 1 шт.
• Патрон цанговый с цангами 4,5,6,8,10,12,16 мм - комплект

Инструкция по эксплуатации

• Напряжение, В 380
• Мощность, кВт 1.5
• Масса, кг 700
• Модель Proma FHV-50PD
• Производство Чехия
• Конус шпинделя КМ4
• Ø Сверления, мм 50
• Вылет шпинделя, мм 120
• Макс. обороты 1750
• Объем для доставки, м3 2.7
• Длина стола, мм 800
• Уци Да
