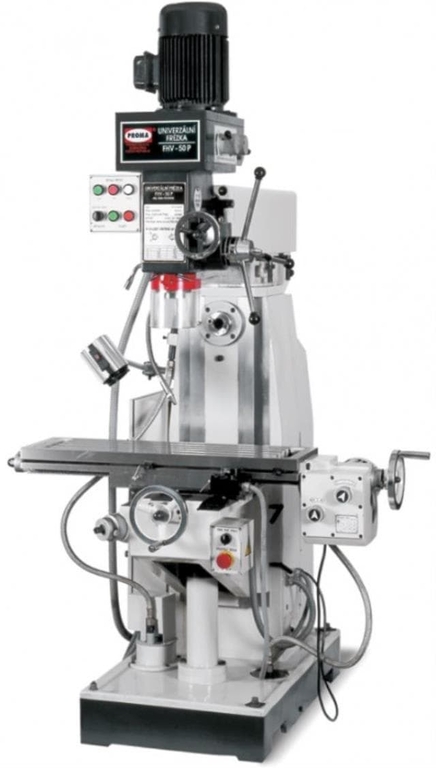

Универсальный фрезерный станок Proma FHV-50P

Преимущества универсального фрезерного станка Proma FHV-50P

• Высокое качество исполнения
• Надежность и долговечность
• Широкий диапазон возможностей по обработке материалов
• Простота в эксплуатации
• Гарантированное качественное обслуживание

Особенности универсального фрезерного станка Proma FHV-50P

• Мощность: 3 кВт
• Скорость вращения шпинделя: от 50 до 3000 об/мин
• Ходы стола: по X - 800 мм, по Y - 400 мм, по Z - 400 мм
• Точность обработки: 0,02 мм
• Максимальная нагрузка на стол: 300 кг

Универсальный фрезерный станок Proma FHV-50P предназначен для обработки различных материалов, таких как металл, дерево, пластик и другие. Благодаря широкому диапазону возможностей по настройке и регулировке, этот станок подойдет для использования как в крупных промышленных предприятиях, так и в небольших мастерских.

Сферы применения универсального фрезерного станка Proma FHV-50P

• Машиностроение
• Строительство
• Производство мебели
• Автомобильная отрасль
• Изготовление промышленных деталей

Выбирая универсальный фрезерный станок Proma FHV-50P, вы получаете надежное и качественное оборудование, которое поможет вам увеличить производительность и качество вашей продукции. Не упустите возможность приобрести этот станок уже сегодня и улучшить свой бизнес!

Вертикальный фрезерный станок PROMA FHV-50P предназначен для обработки деталей или корпусов из различных материалов в условиях среднесерийного и мелкосерийного производства, а так же в ремонтных цехах и мастерских. В данной модели установлено рабочее освещение, устройство цифрового измерения по двум осям, автоматическая подача стола по двум направлениям, предусмотрена тонкая подача шпинделя, регулировка глубины сверления и система охлаждения СОЖ.

На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции обработки осевым режущим инструментом.

Универсальный фрезерный станок Proma FHV-50P 25330050 предназначен для точной обработки металлических заготовок. С помощью станка можно выполнять такие операции как: проточка, сверление, обработка кромок, развертка. Станок имеет девять ступеней вращения шпинделя при горизонтальной обработке и восемь ступеней при вертикальной обработке, что увеличивает эффективность обработки деталей.

Преимущества

• Мощный трехфазный электродвигатель;
• Автоматическая подача;
• Система охлаждения;
• Устойчивая массивная конструкция;
• Высокая точность обработки;
• Малые габариты.

Особенности PROMA FHV-50P

	Удобство в работе Рукоять опускания шпинделя имеет пластиковый наконечник, который предотвращает соскальзывание руки во время работы.
	Безопасность Защитный экран универсального фрезерного станка Proma FHV-50P 25330050 делает работу безопасной для оператора.
	Функциональность Стол фрезерного станка Proma FHV-50P 25330050 перемещается в двух плоскостях, за счет этого можно выполнять фигурную проточку с большой точностью.
	Универсальность Т-образные пазы на рабочем столе служат для установки дополнительного оборудования, такого как: делительная головка или держатели. Это значительно расширяет возможности станка.

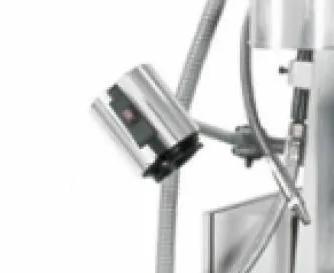

	Освещение Эффективная подсветка рабочей зоны уменьшает нагрузку на глаза оператора.

Основные узлы и детали

1. Консоль
2. Штурвал вертикального перемещения консоли.
3. Шпиндельная головка.
4. Стол.
5. Вал вертикальной подачи шпинделя.
6. Коробка скоростей вертикального шпинделя.

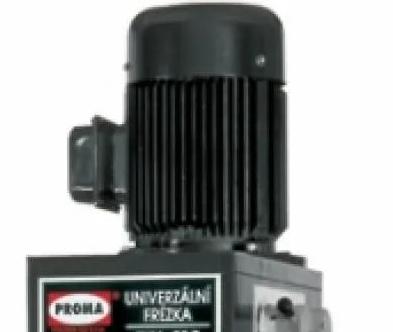

7. Электродвигатель привода вертикального шпинделя.
8. Хобот.
9. Горизонтальный шпиндель.
10. Основание.
11. Станина.
12. Коробка скоростей продольной подачи стола.

Фрезерный станок FHV-50P состоит из следующих основных узлов: станина 11, хобот 8, шпиндельная головка 3, электродвигатель привода вертикального шпинделя 7, коробка скоростей вертикального шпинделя 6, стол 4, основание 10 и консоль 1.

Базой станка является станина 11, жестко закрепленная к основанию 10. По вертикальным направляющим станины с помощью штурвала 2 перемещается консоль 1 (ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении механизм стол-салазки 2 (подача по оси Y), а по направляющим салазок в продольном направлении – стол 4 (подача по оси X). На правом торце стола смонтирована коробка продольной подачи стола 12. На станине установлен хобот 8, который вращается на 360° вокруг своей оси по горизонтали и перемещается вперед-назад. Фрезерная головка состоящая из шпиндельной головки 3 вертикального шпинделя, коробки скоростей 6 и электродвигателя 7 закреплена на переднем торце хобота 8. Фрезерная головка наклоняется вправо- влево ±60º. В шпиндельной головке 3 смонтирован шпиндельный узел, а шпиндель в пиноле на шарикоподшипниках. Ручная подача шпинделя осуществляется вращением вала-шестерни 5 и перемещением пиноли. Шпиндель оснащён конусом МкIV, в который можно вставить сверлильный патрон на оправке или инструмент с конусом МкIV. Главное движение шпиндель получает от электродвигателя 7 через коробку скоростей 6. Горизонтальный шпиндель 9 смонтирован в станине на шарикоподшипниках. Главное движение горизонтальный шпиндель получает от отдельного электродвигателя установленного внизу станины через ремённую передачу.

Комплект поставки

• Оправка для патрона MK 4 В18 - 1 шт.
• Оправка расточная - 1 шт.
• Патрон сверлильный 1-16 В18 - 1 шт.
• Штурвал подачи стола - 2 шт.
• Штурвал тонкой подачи шпинделя - 1 шт.
• Рукоятка консоли - 1 шт.
• Сухари Т-образного стола - 4 шт.
• Ручки для перемещения пиноли шпинделя - 3 шт.
• Ручка для штурвала тонкой подачи шпинделя - 1 шт.
• Штанга М14х420 и М14хх290 для крепления инструмента - 2 шт.
• Оправка горизонтального шпинделя L 395 o 22 и 27 мм - 2 шт.
• Защитный экран - 1 шт.

Инструмент

• Ключ свёрлильного патрона - 1 шт.
• Ключ торцевой шестигранный 5 мм - 1 шт.
• Ключ рожковый 21х24 - 1 шт.
• Клин для снятия инструмента - 1 шт.
• Патрон цанговый с цангами 4,5,6,8,10,12,16 мм - комплект

Инструкция по эксплуатации

• Напряжение, В 380
• Мощность, кВт 1.5
• Масса, кг 700
• Модель Proma FHV-50P
• Производство Чехия
• Конус шпинделя КМ4
• Ø Сверления, мм 50
• Вылет шпинделя, мм 120
• Макс. обороты 1750
• Объем для доставки, м3 2.7
• Длина стола, мм 800
• Уци Нет
