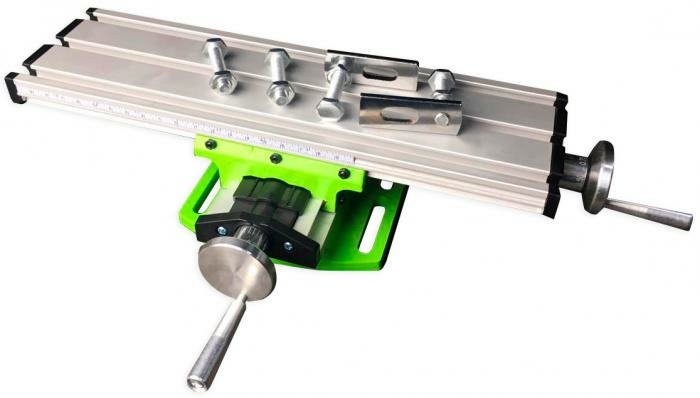

Алюминиевый координатный стол с прижимами Proma KRS-310х90 AL
Артикул: PRO1000019
Преимущества алюминиевого координатного стола KRS-310х90 AL
- Высокое качество изготовления из алюминия
- Прочная конструкция для надежной работы
- Удобные прижимы для фиксации деталей
- Легкая настройка и использование
Особенности товара
- Размеры: 310х90 мм
- Материал: алюминий
- Встроенные прижимы для фиксации деталей
- Повышенная точность и стабильность работы
Назначение и области применения
Алюминиевый координатный стол с прижимами KRS-310х90 AL идеально подходит для использования в промышленности, машиностроении, станкостроении, электронике и других отраслях, где требуется точная настройка и фиксация деталей.
Ключевые слова: алюминиевый координатный стол, прижимы, точность, надежность, промышленное оборудование
Алюминиевый координатный стол KRS 310х90 AL предназначен для установки на сверлильные и фрезерные станки, либо применяется с специальными подставками для сверлильного оборудования, что значительно расширяет их возможности.
Особенности KRS 310х90 AL
- Рабочий стол.
- Направляющая стола с креплением «Ласточкин хвост»
- Штурвал продольного перемещения.
- Штурвал поперечного перемещения.
- Лимб продольного перемещения.
- Лимб поперечного перемещения.
- Регулируемая линейка продольного перемещения стола.
- Регулировочный болт крепления «Ласточкин хвост»
- Основание стола.
- Защитное ограждение винта перемещения стола.
- Прижимные планки.
- Крепления прижимных планок.
Стол предназначен для точной подачи обрабатываемых заготовок при небольших фрезерных, сверлильных, расточных и т.п. работ. Координатный стол при работе ОБЯЗАТЕЛЬНО должен быть закреплен на рабочей поверхности через отверстия крепления стола.
Если со временем скорость хода стола изменяется в большую или меньшую сторону, используйте регулировочные винты крепления «Ласточкин хвост» для перенастройки. Для того чтобы отрегулировать плавность хода продольного перемещения сначала необходимо поочередно раскрутить стопорные гайки крепления «Ласточкин хвост», после чего настройте плавность хода стола с помощью трех регулировочных винтов. После окончания регулировки необходимо затянуть стопорные гайки в исходное положение. Регулировка поперечного хода производится аналогично продольному.
Технические характеристики KRS 310х90 AL |
|
|---|---|
| Характеристика | Значение |
| Габариты стола | 390 Х 240 Х 80 мм |
| Площадь стола | 310 Х 90 мм. |
| Продольная подача | 200 мм |
| Поперечная подача | 50 мм |
| «Т» Паз стола | 14 мм. |
| Деление нониуса | 0.05 мм. |
| Габариты основания стола | 125 Х 125 |
| Отверстия крепления стола. | 40 Х 9 мм, 4шт. |
| Межосевое расстояние отверстий | 104 мм. |
| Масса KRS-310х90 AL стола (нетто/брутто) | 1,4/1,6 кг. |
