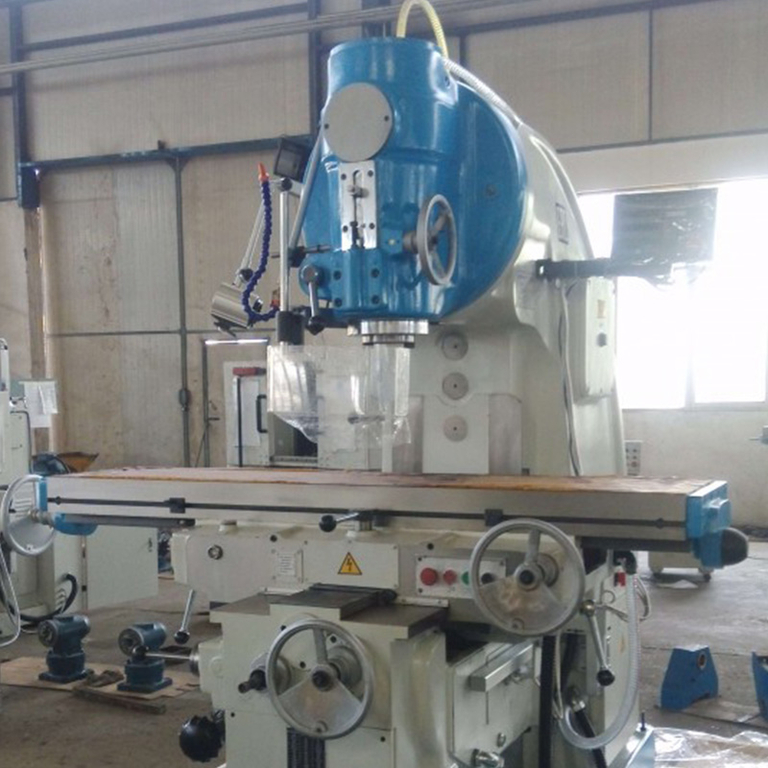

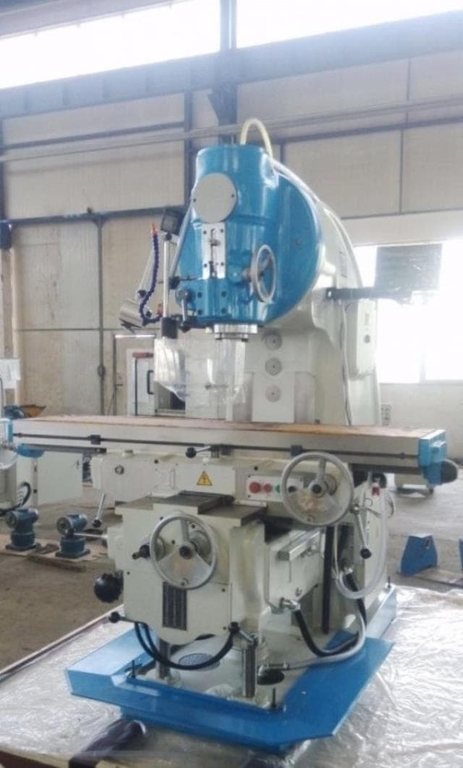

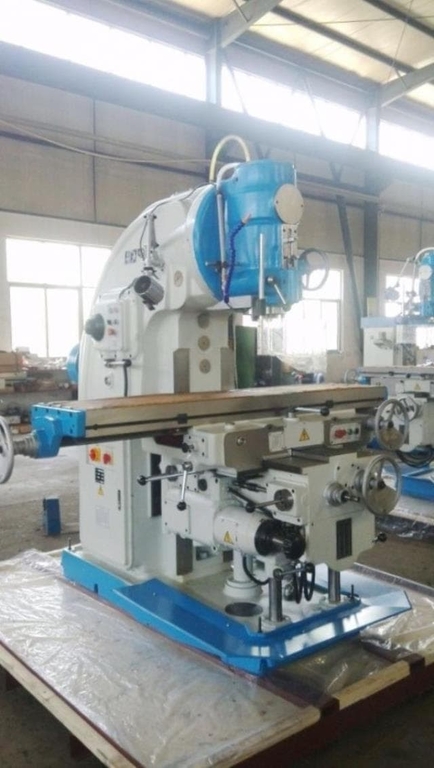

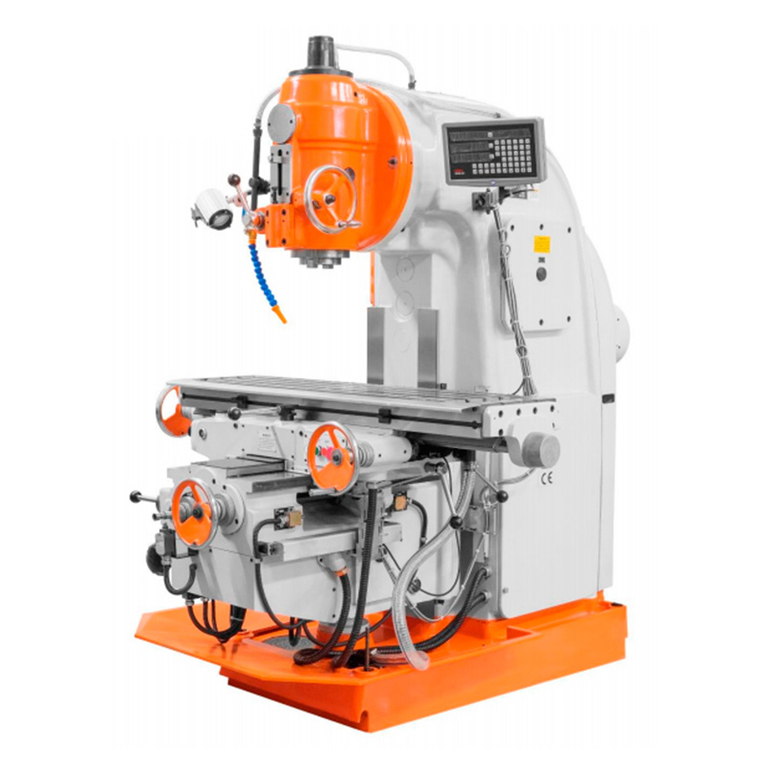

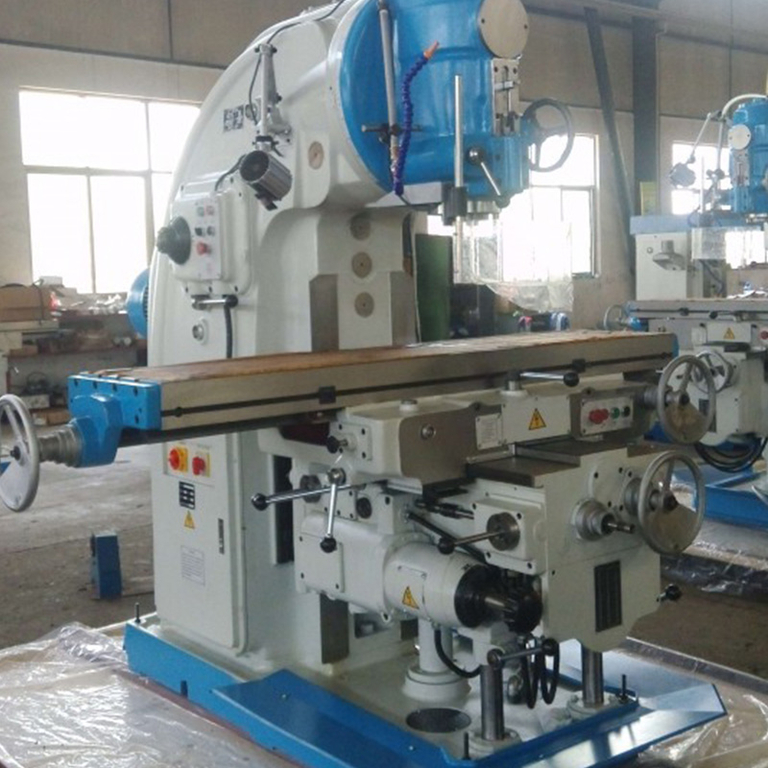

Вертикальный фрезерный станок по металлу Proma FH-170
Артикул: pro38803000
Промышленное оборудование от 'невастанкомаш' - вертикальный фрезерный станок по металлу proma fh-170
Вы ищете надежное и качественное оборудование для обработки металла? Тогда вертикальный фрезерный станок Proma FH-170 - идеальный выбор для вас. Этот станок отличается высокой производительностью, точностью и надежностью, обеспечивая эффективную работу на производстве.
Преимущества вертикального фрезерного станка proma fh-170:
- Мощный и надежный двигатель обеспечивает высокую производительность и точность обработки металла.
- Компактный дизайн позволяет экономить место на производстве.
- Простая настройка и удобное управление делают работу с оборудованием легкой и комфортной.
- Высокая стабильность и долговечность станка гарантируют длительный срок службы.
- Гарантийное обслуживание и поддержка от компании 'Невастанкомаш' обеспечивают безопасность и надежность работы станка.
Вертикальный фрезерный станок Proma FH-170 идеально подходит для обработки металлических деталей, изготовления пресс-форм, создания прототипов и многих других задач в промышленности. Надежность, качество и эффективность - вот что делает этот станок лучшим выбором для вашего производства.
Современный фрезерный станок Proma FH-170 по металлу способен выполнять различные фрезерные операции, обрабатывать горизонтальные и вертикальные поверхности, выполнять фасонную обработку, обрабатывать пазы, зубчатые механизмы и т.д. Он позволяет выполнять также сверлильные и расточные операции, за счет широкого диапазона оборотов привода. Таким образом, его возможно использовать как универсально-фрезерный станок.
Универсальный фрезерный станок FН – 170 предназначен для обработки резанием при помощи осевого режущего инструмента, наружных и внутренних плоских и фасонных поверхностей, пазов, уступов, тел вращения, отверстий, резьбовых соединений, зубьев зубчатых колёс и т.п. Станок FН – 170 находит широкое применение в серийном производстве и в производстве единичных крупногабаритных, тяжёлых деталей, а также в ремонтных цехах.
В данной модели установлено устройство цифрового измерения по трём осям, автоматическая вертикальная подача стола в трёх направлениях, рабочее освещение и система охлаждения СОЖ.

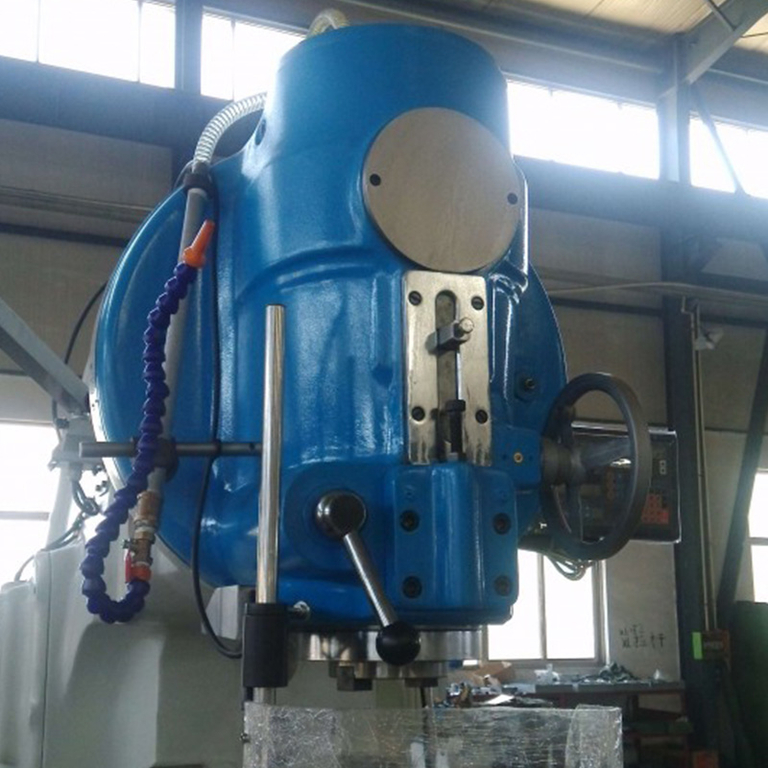

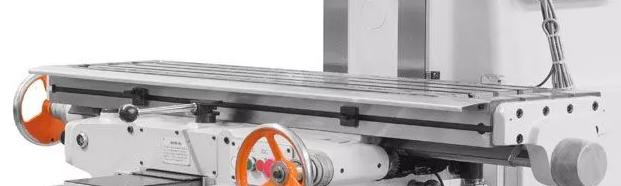

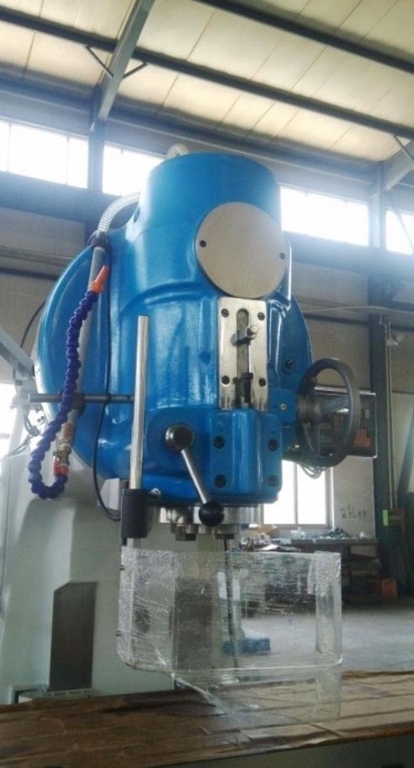

На станке FН – 170 можно выполнять сверление, фрезерование, нарезку резьбы и другие операции. Станина фрезерного станка чугунная, литая. Это позволяет иметь повышенную устойчивость и жесткость всей конструкции, на рабочий стол станка FH-170 можно устанавливать большие тяжелые заготовки. Обрабатывающая вертикальная головка станка имеет возможность поворота для расширения возможностей станка при обработке под различными углами. Автономная система подачи смазочной охлаждающей жидкости включается с помощью кнопки на панели управления станком. Для хорошей эргономики фрезерного вертикального станка FH-170 и удобства его использования все необходимые команды для изменения скорости вращения шпинделя, скоростей подач стола задаются от кнопок и рычагов, которые находятся под рукой оператора. Для тонких подач стола имеются маховики (при перевозке идут отдельным местом в ЗИП) с лимбами. Вертикальный ход рабочего стола фрезерного станка FH-170 так же механизирован и имеет ручное управление.
Особенности и преимущества вертикального фрезерного станка fh-170:
- высокая жесткость всей конструкции, точность станка
- большие размеры рабочего стола станка
- механизированность всех подач станка
- промышленное исполнение
Технические характеристики вертикально фрезерного станка proma fh-170
| Характеристика | Значение |
|---|---|
| Размер стола (шхд), мм | 400х1700 |
| Макс. нагрузка, кг | 800 |
| Макс. продольный ход стола: | |
| -ручной, мм | 900 |
| -механический, мм | 880 |
| Макс. поперечный ход стола: | |
| -ручной, мм | 315 |
| -механический, мм | 300 |
| Макс. вертикальный ход стола: | |
| -ручной, мм | 385 |
| -механический, мм | 365 |
| Число и размер т-образного паза | 3 х 18 мм |
| Расстояние между т-образными пазами, мм | 90 |
| Конус шпинделя | ISO50 |
| Диаметр отверстия шпинделя, мм | 29 |
| Диаметр переднего подшипника шпинделя, мм | 90 |
| Ход шпинделя в осевом направлении, мм | 85 |
| Расстояние от переднего конца шпинделя до поверхности стола: | |
| -мин, мм | 130 |
| -макс., мм | 515 |
| Число скоростей | 18 |
| Диапазон скорости подачи стола, мм/мин: | |
| -продольное направление | 23,5-1180 |
| -поперечное направление | 23,5-1180 |
| -вертикальное направление | 8-394 |
| Скорость ускоренного перемещения стола, мм/мин: | |
| -продольное направление | 2300 |
| -поперечное направление | 2300 |
| -вертикальное направление | 770 |
| Разрешение считывающего устройства, мм | 0,005 |
| Общая мощность, квт | 15 |
| Главный двигатель, квт | 11 |
| Скорость главного двигателя, об/мин | 1440 |
| Двигатель насоса подачи сож, квт | 0,125 |
| Подача сож, л/мин | 22 |
| Общие размеры (дхшхв), мм | 2558х2159х2328 |
| Масса нетто, кг | 4250 |
| Масса брутто, кг | 4850 |
Комплектация
| № | Наименование | Спецификация | Кол-во | |
|---|---|---|---|---|
| 1 | Тяга | 1 | комплект | |
| 2 | цанговый патрон | 4, 5, 6, 8, 10, 12, 14, | 1 | комплект |
| ISO50 и цанги | 16 , 18 ,20 | |||
| 3 | Фрезерная оправка | ISO50-Ø40 | 1 | шт |
| ISO50 | ||||
| 4 | Конус 7:24 | 7:24 ISO50/MK4 | 1 | шт |
| 5 | Масленка | 1 | шт | |
| 6 | Тиски станочные | поворотные 200мм | 1 шт | |
| 7 | Анкерный болт | М20х500 | 4 | шткомплекта |
| 8 | Рожковый ключ | 17х19 | 1 | шт |
| 9 | Рожковый ключ | 22х24 | 1 | шт |
| 10 | Рожковый ключ | 27х30 | 1 | шт |
| 11 | Рожковый ключ | 32х36 | 1 | шт |
| 12 | Односторонний ключ | 14 | 1 | шт |
| может быть заменен на 11х14 | ||||
| 13 | Односторонний ключ | 50 | 1 | шт |
| может быть заменен на 50х55 | ||||
| 14 | Шестигранный ключ | 5,6,8,10 | 4 | шт |
| 15 | Втулка МК4/МК2 | 1 шт | ||
| 16 | Втулка МК4/МК3 | 1 | шт | |
