Фрезерный станок по металлу Visprom FVV-200

Фрезерный станок Visprom FVV-200 прекрасно подходит для обработки различных металлических деталей, создания прецизионных элементов, выполнения сложных резов. Он найдет применение в машиностроении, авиационной промышленности, металлообработке и других отраслях, где требуется высокая точность и качество обработки.

Не упустите возможность приобрести фрезерный станок Visprom FVV-200 по выгодной цене у компании 'Невастанкомаш'. Обращайтесь к нам уже сегодня и улучшайте производственные процессы с помощью надежного оборудования!

Универсальный фрезерный станок FVV-200 предназначен для обработки деталей или корпусов из различных материалов в условиях серийного производства, а так же в ремонтных мастерских.

В данной модели предусмотрена возможность использовать операции горизонтальной фрезеровки. Так же станок оснащён механической подачей по трём осям, контролируемым цифровыми линейками .

FVV-200, благодаря своей универсальности, предоставляет возможность выполнять сверление, комплексное фрезерование и другие операции обработки осевым режущим инструментом.

Станок универсальный фрезерный FVV-200 широко применяется в ремонтных цехах и мастерских, на мелком и крупном серийном производстве для обработки корпусов, а также деталей, выполненных из цветных и черных металлов.

Особенности станка visprom fvv-200:

	Точная работа Устройство цифровой индикации по трем осям (УЦИ) обеспечивает высочайшую точность обработки.
	Комфорт при работе В конструкции универсального фрезерного станка VISPROM FVV-200 с УЦИ 38301100 предусмотрена лампа для подсветки рабочей зоны, что позволяет устанавливать его в плохо освещенном помещение.
	Охлаждение В место обработки под давлением подается охлаждающая жидкость. Это служит для предотвращения перегрева фрезы/заготовки и продлевает время непрерывной работы.
	Устойчивость на поверхности Широкое опорное основание обеспечивает устойчивость станка на поверхности.

Технические характеристики VISPROM FVV-200

Преимущества фрезерного станка visprom fvv-200:

Устройство отличается от остальных моделей следующими особенностями:

• Возможность использовать операции горизонтального фрезерования;
• Система механической подачи по трем осям;
• Система охлаждения СОЖ;
• Контролируемые цифровые линейки;
• Освещение рабочей зоны;
• Защитный экран.
• Станок обеспечивает точную подачу сверла и регулировку скоростей.
• Высокая производительность
• Прочная и надежная конструкция
• Простота в эксплуатации
• Высокая точность обработки
• Многофункциональность

Универсальный фрезерный станок позволяет выполнять целый ряд работ: комплексное фрезерование, сверление, обработку различных деталей осевым режущим инструментом, нарезку резьбы — внутренней и внешней.

Напряжение, в	380
Максимальный диаметр сверления сталь, мм	160
Максимальный диаметр концевой фрезы, мм	100
Максимальный диаметр торцевой фрезы, мм	250
Частота вращения вертикального шпинделя, об/мин	60-1800
Мощность двигателя вертикального шпинделя, квт	4
Конус шпинделя, мк	ISO 50
Диапазон наклона фрезерной головки, град.	360
Поворот консоли фрезерной головки в горизонтальной плоскости, град	нет
Ход пиноли шпинделя, мм	нет
Расстояние от вертикального шпинделя до колонны, мм	50-550
Расстояние от вертикального шпинделя до стола, мм	0-675
Размер стола по оси x и y, мм	1500х360
Ход стола по оси x и y, мм	900х400
Диапазон поворота стола, град	25
Ширина т-образного паза основания, мм	14
Максимальная нагрузка на стол, кг	400
Длина, мм	2000
Ширина, мм	2200
Высота, мм	2100
Масса, кг	2650

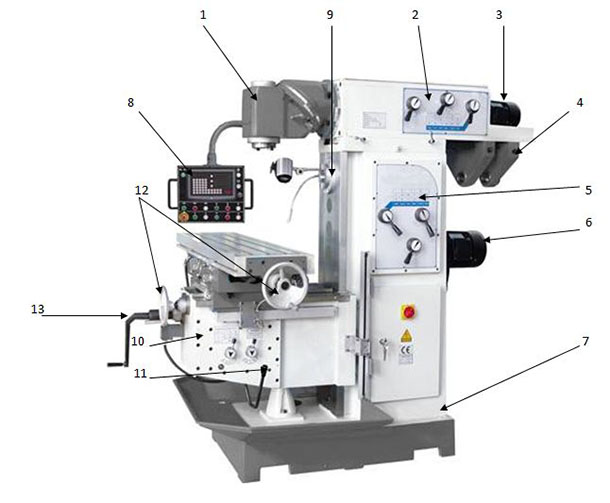

Основные узлы и детали fvv-200

1. Фрезерная головка
2. Коробка скоростей вертикального шпинделя
3. Электродвигатель
4. Серьга для горизонтального шпинделя
5. Коробка скоростей горизонтального шпинделя
6. Электродвигатель
7. Основание
8. Панель управления
9. Горизонтальный шпиндель
10. Коробка подач
11. Включатель ускоренной подачи
12. Штурвалы поперечного и продольного перемещения стола
13. Рукоятка вертикального перемещения консоли

Корпусные детали станка, стол и основание изготовлены из чугуна, что придаёт станку жёсткость и устойчивость к вибрациям. Оба привода фрезерного станка обеспечиваются асинхронными двигателями, которые соединёны с коробкой передач. Фрезерная головка сконструирована так, что может наклоняться вправо и влево для работы шпинделя под углом. Консоль фрезерного станка, составной частью которой является крестообразный подвижный стол, установлена на основании. Продольная и поперечная подача стола осуществляется как вручную, с помощью штурвалов, так и механически. То же самое можно сказать и о вертикальной подаче консоли.

Комплект поставки

№	Наименование	Спецификация	Кол-во
1	Фрезерный станок с универсальной поворотной шпиндельной головкой	FVV-200	1шт
2	Цанговый патрон с к-том цанг 8шт + радиусный ключ	7: 24 ISO50, цанги ER40 ( 4, 5, 6, 8, 10, 12, 14, 16 мм )	1 комплект
3	Оправка горизонтального шпинделя	Ø32мм ; Ø42мм	2 шт.
4	Тиски машинные поворотные	Ширина губок 160мм	1 шт.
5	Тяга (штревель) для зажима инструмента	2 шт.
6	Серьга горизонтального шпинделя	Установлено на станке	2 шт.
7	Рукоятка подъёма стола	1 шт.
8	Ручка штурвала	3 шт
9	Рукоятка перемещения хобота	1 шт.
10	Анкерный болт	M16	4 шт.
11	Гайка и шайба	M16 диам. 16	4 шт.
12	Инструменты	1 комплект
13	Руководство пользователя	1 шт.

• Напряжение, В 380
• Мощность, кВт 9.54
• Масса, кг 2650
• Модель Visprom FVV-200
• Производство Чехия
• Конус шпинделя ISO50
• Ø Сверления, мм 160
• Макс. обороты 1800
• Длина стола, мм 1500
• Уци Да
